Visualizzazione del prodotto

• Numero di modello:HQ40040

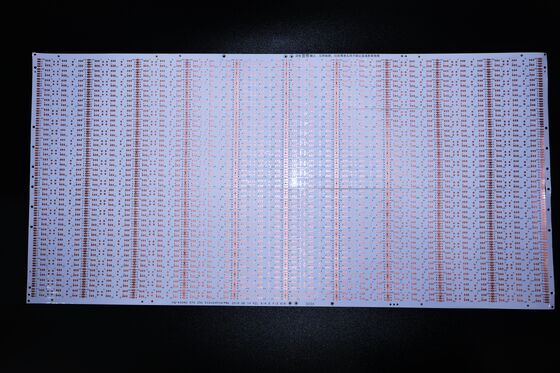

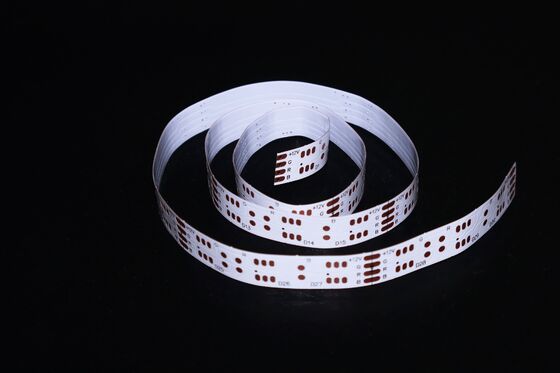

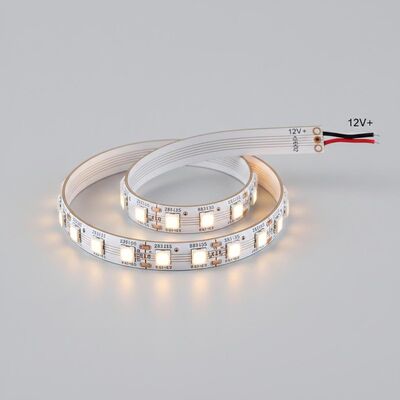

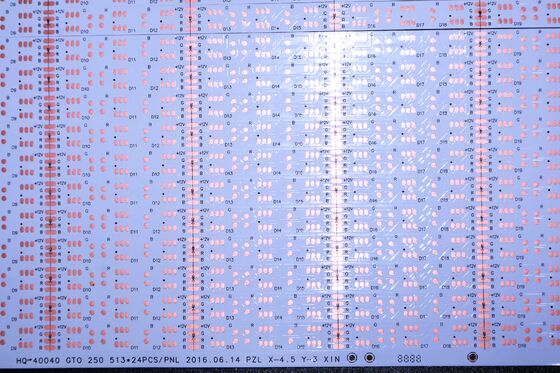

• Nome del prodotto:Tavola di circuito a strisce a LED flessibile
• Caratteristiche:Cartone a doppio strato con pellicola bianca a doppio lato, carattere nero OSP antiossidante

Specificità:

• Tipo di LED: 5050
• Quantità per unità: 30 LED/pc
• Dimensioni: 10 mm x 503 mm
• Tensione: 24V
• Tipo di cartone: FPCB a doppio lato con film bianco

Parametri di progettazione FPC

1. Precisione dimensionale

• FPC di precisione:Dimensioni massime di 240 mm (larghezza) × 500 mm (lunghezza), senza limitazioni di dimensioni minime.
• Tavola di materiale di rotolamento:Larghezza massima di 240 mm, lunghezza massima di 100 metri.

2. Numero di strati

• Le schede monolivello sono adatte per circuiti semplici comunemente utilizzati nel controllo industriale e negli strumenti elettronici.
• Le schede a doppio lato sono dotate di due strati di foglio di rame, di vias aumentati e di percorsi conduttivi, che le rendono ideali per applicazioni come telefoni cellulari, strumenti automobilistici,e altri prodotti complessi.

3. Opzioni di colore della maschera di saldatura

• Colori disponibili: giallo, nero e bianco.
  • Film giallo:Adatti a prodotti di uso generale (ad esempio prodotti per cavi).
  • Film nero:Preferito per applicazioni di fascia alta o di assorbimento della luce (ad esempio automobili, telefoni cellulari, display a LED).
  • Film bianco:Include uno strato di rivestimento bianco aggiuntivo, ideale per i prodotti che richiedono riflessione (ad esempio, apparecchi di illuminazione, dispositivi di bellezza medica).

4. Spessore della lamina di rame

• FPC di precisione Opzioni di pannello singolo:
  • 18 μm (0,5 oz) o 35 μm (1 oz).
• Opzioni di cartone a doppio strato FPC di precisione:
  • 12 μm (0,33 oz), 18 μm (0,5 oz) o 35 μm (1 oz).
• Opzioni ordinarie per il singolo pannello FPC:
  • 18 μm/25 μm/35 μm (1 oz)/50 μm.
• Opzioni ordinarie di cartone a doppio strato FPC:
  • 18-25μm, 25-25μm, 35-35μm o 35-70μm.

5Larghezza minima della linea/intervallo tra le linee

• Larghezza minima raccomandata della linea e spaziatura: 3 millimetri (0,076 mm).

Servizi tecnici

La nostra azienda offre un supporto tecnico completo per garantire le prestazioni ottimali dei nostri prodotti:

1. Supporto per il design personalizzato:Soluzioni su misura per esigenze specifiche di applicazione.
2. Prova di campione:Esame gratuito dei campioni su richiesta.
3. Ritorno veloce:Produzione e consegna veloci per rispettare le scadenze urgenti del progetto.

Assicurazione della qualità

• Tutti i prodotti sono rigorosamente testati per garantire la conformità alle norme del settore.
• Forniamo una garanzia di soddisfazione del 100% per i nostri prodotti, con particolare attenzione alla qualità e all'affidabilità.

I campioni di doppia scheda di circuiti flessibili possono essere completati entro 5-7 giorni.

Certificati e onorificenze

Si prega di notare:

A causa dei cambiamenti nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine che vedete può avere un certo grado di aberrazione cromatica.GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in CinaI nostri prodotti vengono aggiornati e aggiornati ogni anno e ci specializziamo in tutti i tipi di campionamento FPC e servizi di personalizzazione, se siete interessati ai nostri prodotti,per favore ci dica le sue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrato, cablaggio, progettazione dei principi, stampo, patch, plug-in e altri servizi one-stop.

per favore contattaci online o in e-mail.e vi forniremo un servizio personale da parte del nostro team di venditori professionisti.Grazie per il suo tempo.
