Specificativi tecnici e servizi di personalizzazione per la FPC a strisce luminosa a LED HQ046

Riassunto

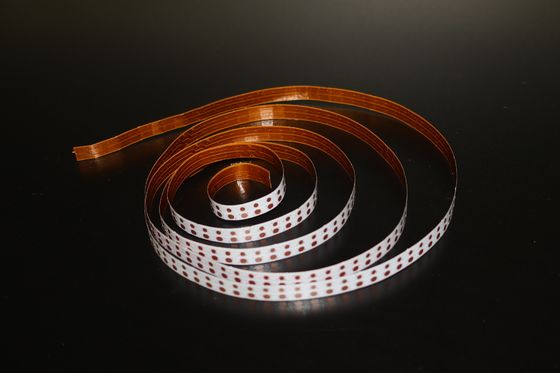

1. Visualizzazione del prodotto di HQ046 LED Light Strip FPC

2. Specificativi tecnici e campo di applicazione della personalizzazione

2.1 Specifiche dimensionali

• FPC di precisione: dimensioni massime di 240 × 500 mm (specifica limite: 250 × 500 mm); non vi sono limiti di dimensioni minime.
• FPC a rullo: larghezza massima di 240 mm; lunghezza massima di 100 metri.

2.2 Configurazioni dello strato di circuito

• FPC a uno strato: presenta una struttura semplificata, economica e adatta a circuiti di bassa complessità nei comandi industriali, negli strumenti elettronici e nei sistemi di illuminazione di base.
• FPC a doppio strato: incorpora doppi strati di foglio di rame interconnessi da vias placcate migliorate, consentendo una gestione superiore della corrente e una dissipazione del calore.È ideale per prodotti ad alta integrazione come i dispositivi mobili, pannelli strumenti automobilistici e strisce luminose LED di fascia media-alta.
• FPC a più strati: personalizzabile per applicazioni ad altissima complessità che richiedono cablaggi densi, trasmissione multi-segnale e integrazione funzionale avanzata.

2.3 Colore e applicazioni della maschera di saldatura

• Maschera di saldatura gialla: un'opzione universale ed economicamente conveniente compatibile con la maggior parte delle applicazioni (ad esempio, gruppi di cavi generali) grazie alle sue prestazioni equilibrate e alla sua adattabilità.
• Black Solder Mask: Preferito per scenari di fascia alta o che assorbono la luce (ad esempio, illuminazione automobilistica, retroilluminazione per smartphone,Display LED) in quanto riduce al minimo il riflesso della luce e migliora l'uniformità visiva..
• White Solder Mask: Equipaggiato con un rivestimento riflettente specializzato per massimizzare l'utilizzo della luce, rendendolo adatto a apparecchi di illuminazione, display a LED e dispositivi estetici medici.

2.4 Spessore del foglio di rame

• FPC di precisione:
  • mono strato: 18 μm (0,5 oz), 35 μm (1 oz)
  • Doppio strato: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• FPC standard:
  • mono strato: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Doppio strato: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Larghezza minima della linea/distanza tra le linee

3- Controllo delle prestazioni e della qualità

3.1 Flessibilità e resistenza alla piegatura

• Ogni lotto di materiali di base viene sottoposto a prove con attrezzature di piegatura professionali per garantire prestazioni costanti.
• Tutti i materiali resistono a decine di migliaia di cicli di piegatura prima della produzione in serie, garantendo la resistenza ai guasti di stanchezza in scenari di applicazione dinamici (ad esempio, illuminazione pieghevole,installazioni a superficie curva) .

3.2 Capacità di produzione

• Superficie della fabbrica: circa 20.000 metri quadrati.
• Forza di lavoro: oltre 800 dipendenti, tra cui 50 esperti tecnici senior.
• Linee di produzione: specializzate sia nella fabbricazione accelerata di campioni che nella fabbricazione di lotti di grandi volumi, supportando una pianificazione flessibile della produzione.

4. Servizio di personalizzazione

4.1 Consulenza e supporto tecnico

• Progettazione di soluzioni su misura in linea con le esigenze specifiche dell'applicazione.
• Ottimizzazione dei disegni per migliorare la fabbricabilità e le prestazioni.
• Supporto allo sviluppo di nuovi prodotti, dal concept al prototipo.
• Consulenza tecnica professionale per la selezione dei parametri tecnici e la guida all'applicazione.

4.2 Citazione

• Processi tecnici standardizzati per ridurre la variabilità della produzione.
• Apportazione strategica di materiali di alta qualità per bilanciare prestazioni e costi.
• Gestione efficiente della produzione e ottimizzazione dei processi.

4.3 Progettazione e integrazione

• Produzione di substrati di base con una rigorosa verifica della qualità dei materiali.
• Routing del circuito e ottimizzazione dello schema.
• Sviluppo di stampi per fattori di forma personalizzati.
• SMT (Surface Mount Technology) e montaggio attraverso buchi con allineamento di precisione.
• Fabbricazione di maglie di acciaio su misura per i requisiti di progettazione dei circuiti.

  Tutti i processi rispettano gli standard internazionali di certificazione per garantire l'affidabilità e la coerenza del prodotto.

4.4 Fabbricazione dei campioni

5. Certificazioni e note

• Certificazioni: la linea di prodotti è in possesso di più certificazioni internazionali (dati specifici disponibili su richiesta),garantire la conformità alle norme industriali e ai requisiti normativi mondiali.
• Disclaimer: tutte le immagini dei prodotti presenti sulle piattaforme ufficiali sono autentiche.
• Aggiornamento continuo: il nostro portafoglio di prodotti FPC subisce aggiornamenti e aggiornamenti tecnici annuali per allinearsi alle tendenze tecnologiche emergenti e alle esigenze del mercato.
