Come progettare una scheda PCB?
Siamo produttori professionisti di circuiti stampati flessibili, possiamo fornire circuiti stampati flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce LED SMD, strisce LED COB, progettazione di schede PCB, schermi LED flessibili trasparenti, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede a circuito e così via.

Descrizione del prodotto:

Modello del prodotto:HQ031

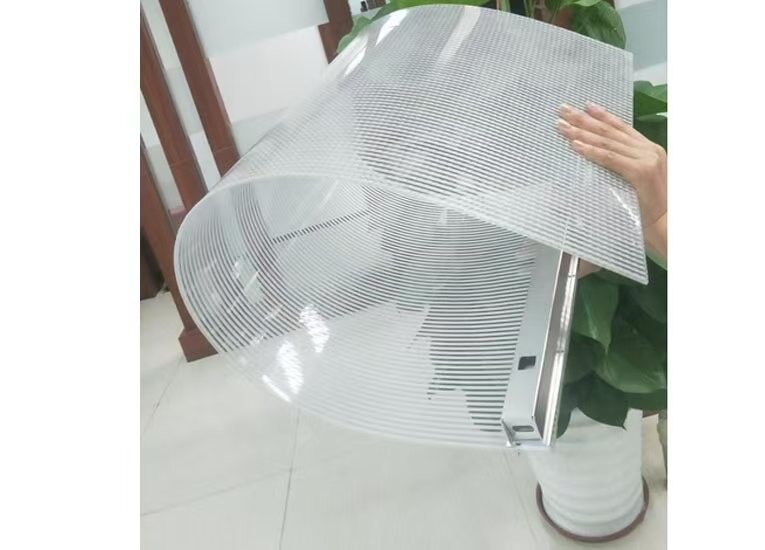

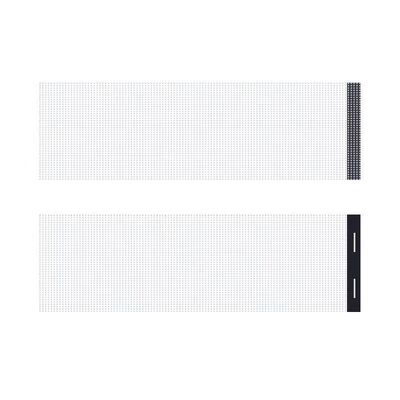

Nome del prodotto: Display LED flessibile trasparente
Caratteristiche del prodotto: Circuito a doppio strato scheda, pellicola bianca a doppio lato, testo nero, superficie OSP antiossidante

Specifiche del prodotto:

1.Siamo il produttore di FPC e circuiti stampati flessibili, in base alle tue esigenze per personalizzare diversi spessori di materiale e requisiti di processo strisce LED FPC, FPC di precisione, strisce LED colorate FPC  e altri circuiti flessibili LED con singolo, doppio lato e multistrato.

2.Buona flessibilità e resistenza alla piegatura

La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali attraverso

decine di migliaia di test di piegatura prima della produzione di massa per garantire la qualità del prodotto.

Parametri di progettazione FPC

Parametri tecnici principali:

1.Informazioni Dimensioni:

FPC di precisione: la dimensione massima è 240X500 mm (limite 250X500 mm) e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda monostrato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto agli FPC monostrato, le schede a doppio lato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore maschera di saldatura

I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti di cablaggio. La pellicola nera è comunemente usata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore del foglio di rame

• Le opzioni del pannello singolo FPC di precisione includono 18 um (0,5 oz) e 35 um (1 oz);
• La scheda a doppio strato FPC di precisione può essere scelta tra 12 um (0,33 oz), 18 um (0,5 oz) e 35 um (1 oz).
• Il pannello singolo FPC ordinario può scegliere 18 um/25 um/35 um (1 oz)/50 um;
• Le schede a doppio strato FPC ordinarie possono essere scelte tra 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Larghezza minima linea/spaziatura linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3 mil.

Processo di servizio

1. Consulenza

16 anni di focus sulla progettazione e produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.

2. Offerta

Preventivo di campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi scontati, per far risparmiare notevolmente i costi ai clienti.

3. Professionalità

La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 personale tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, servizio one-stop, 16 anni di accumulo di livello professionale e tecnico, degno della tua scelta e fiducia.

5. Realizzazione campioni

Siamo specializzati nella realizzazione di campioni FPC e servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, ad esempio: campioni di schede a doppio pannello per circuiti stampati flessibili possono essere completati entro 5-7 giorni.

Certificati e Onori

Si prega di notare:

Tutte le foto su questo sito sono reali. A causa di cambiamenti nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di realizzazione di campioni FPC e servizi di personalizzazione, se sei interessato ai nostri prodotti, ti preghiamo di comunicarci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi one-stop.

ti preghiamo di contattarci online o via e-mail,e ti forniremo un servizio uno a uno dal nostro team di vendita professionale.Grazie per il tuo tempo.
