Come progettare una scheda FPC?

Siamo produttori professionali di schede a circuito stampato flessibili (FPC), specializzati nella produzione di schede a circuito flessibili FPC, schede a circuito stampato HDI, strisce luminose LED SMD, strisce LED COB, progettazione di schede PCB, schermi LED flessibili, PCB elettronici e assemblaggio di circuiti stampati. I nostri servizi includono l'assemblaggio di schede a circuito e altro.

Descrizione del prodotto:

• Modello del prodotto: HQ00512

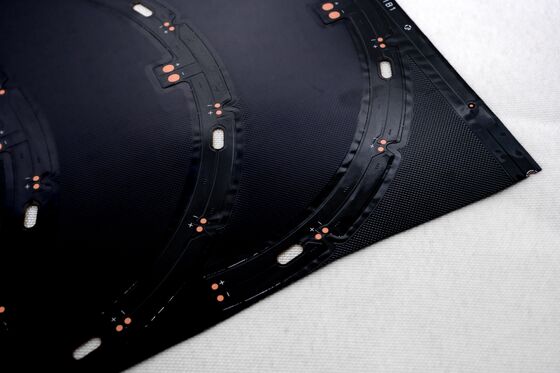

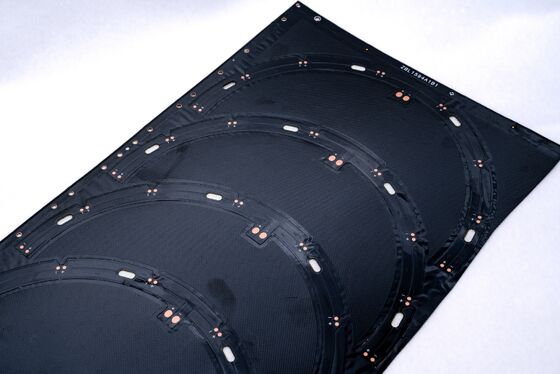

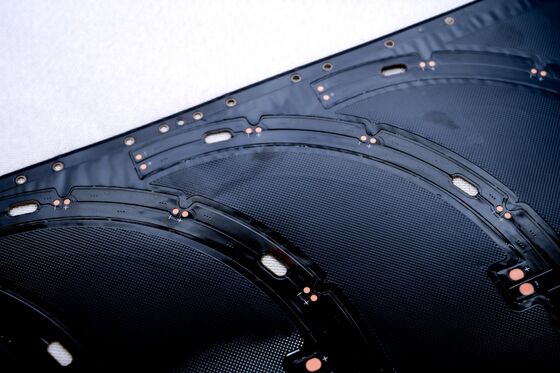

• Nome del prodotto: piastra curva
• Caratteristiche: Scheda a doppio strato con rivestimento a film bifacciale, scheda di base bianca, testo nero e trattamento anti-ossidazione OSP.

Specifiche del prodotto:

1. Opzioni di personalizzazione:
   In qualità di produttori di PCB flessibili e schede FPC, adattiamo i materiali per soddisfare specifici requisiti di spessore ed esigenze di processo. Offriamo FPC a strisce LED a strato singolo, doppio e multistrato per varie applicazioni.

2. Flessibilità e durata:
   I nostri FPC mostrano un'eccellente flessibilità e resistenza alla flessione. Ogni lotto viene sottoposto a rigorosi test con un tester di flessione professionale prima della produzione di massa, garantendo decine di migliaia di cicli di flessione senza guasti.

Parametri di progettazione FPC:

1. Dimensioni:

   • FPC di precisione: Dimensione massima: 240 mm x 500 mm (fino a 250 mm x 500 mm), senza restrizioni di dimensione minima.
   • Scheda in materiale a rotolo: Larghezza massima: 240 mm, lunghezza massima: 100 metri.

2. Numero di strati:

   • Le schede a strato singolo hanno una struttura semplice e sono ideali per il controllo industriale e le applicazioni di strumenti elettronici.
   • Le schede a doppia faccia presentano due strati di lamina di rame con un aumento dei vias, formando percorsi conduttivi adatti a circuiti complessi in dispositivi mobili, strumenti automobilistici e prodotti simili.

3. Colori della maschera di saldatura:
   Le opzioni includono giallo, nero e bianco.

   • Il giallo è consigliato per applicazioni generiche, come i prodotti via cavo.
   • Il nero è comunemente usato in prodotti di fascia alta o che assorbono la luce (ad esempio, auto, telefoni, display a LED).
   • Il bianco include un rivestimento riflettente aggiuntivo, che lo rende ideale per apparecchi di illuminazione, display a LED, estetica medica e applicazioni simili che richiedono riflessione.

4. Spessore della lamina di rame:

   • Pannelli singoli FPC di precisione: 18µm (0,5oz) o 35µm (1oz).
   • Schede a doppio strato FPC di precisione: 12µm (0,33oz), 18µm (0,5oz) o 35µm (1oz).
   • Pannelli singoli FPC standard: 18µm/25µm/35µm (1oz)/50µm.
   • Schede a doppio strato FPC standard: le opzioni includono 18-25µm, 25-25µm, 35-35µm o 35-70µm.

5. Larghezza/Spaziatura minima della linea:
   Sebbene siano possibili dimensioni più piccole, aumentano il rischio di difetti. Si consiglia generalmente di utilizzare almeno 3mil per la larghezza e la spaziatura della linea.
