Come progettare una scheda PCB?
Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce luminose LED SMD, strisce LED COB, progettazione di schede PCB, schermi LED flessibili, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede di circuiti e così via.

Produzione di Pcb flessibili Schermo LED flessibile FPC Film nero a doppia faccia

Descrizione del prodotto:

Modello del prodotto:HQ050

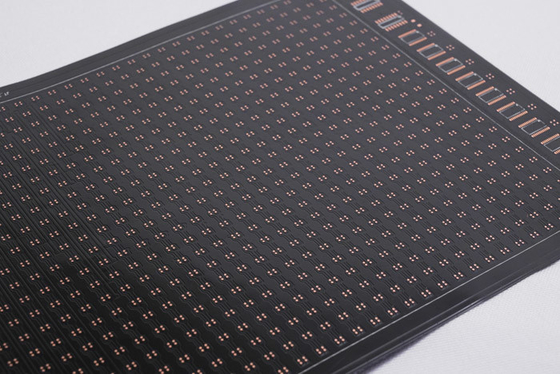

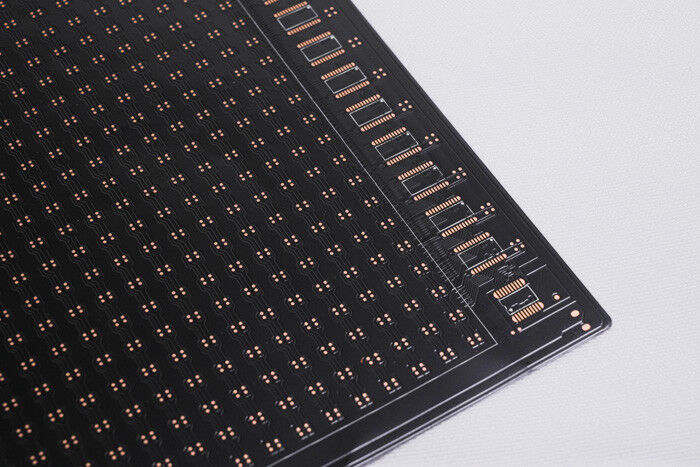

Nome del prodotto:Schermo LED flessibile FPC

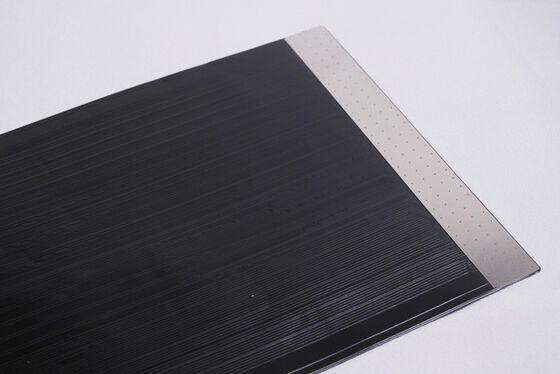

Caratteristiche del prodotto: Scheda a doppio strato, film nero a doppia faccia, testo nero, placcatura in oro superficiale

Specifiche del prodotto:

1. Siamo il produttore di Pcb flessibili e FPC, in base alle vostre esigenze per personalizzare diversi spessori di materiale e requisiti di processo Striscia luminosa LED FPC, FPC di precisione, FPC a striscia LED colorata e altri circuiti flessibili LED con singolo, doppio lato e multistrato.

2. Buona flessibilità e resistenza alla flessione

La fabbrica dispone di un tester di flessione professionale, ogni lotto di materiali attraverso

Decine di migliaia di test di flessione prima della produzione di massa per garantire la qualità del prodotto.

Parametri di progettazione FPC

Principali parametri tecnici:

1. Informazioni su Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm) e non ci sono limiti alla dimensione minima. Scheda in materiale a rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, un aumento dei fori passanti e la formazione di percorsi conduttivi. Sono generalmente utilizzati in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura I colori della maschera di saldatura di FPC sono giallo, nero e bianco. Suggerisci di usare il giallo, il film giallo è adatto alla stragrande maggioranza dei prodotti, come vari prodotti via cavo. Il film nero è comunemente usato in prodotti di fascia alta o che assorbono la luce, come auto, telefoni cellulari, display a LED, ecc. Il film bianco ha un ulteriore strato di rivestimento bianco rispetto al film giallo ed è spesso utilizzato in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore della lamina di rame

Le opzioni del pannello singolo FPC di precisione includono 18um (0,5oz) e 35um (1oz);

• La scheda a doppio strato FPC di precisione può essere selezionata da 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate da 18-25um, 25-25um, 35-35um o 35-70um.
• 5. Larghezza/spaziatura minima della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti ed è generalmente consigliabile utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di attenzione alla progettazione e alla produzione di circuiti flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta

Preventivo di esempio o in lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni sui prezzi, per i clienti per risparmiare notevolmente sui costi.

3. Professione

La nostra azienda dispone di apparecchiature e tecnologie di produzione avanzate dalla Germania, Giappone, Taiwan e altre regioni, produzione professionale, su scala. La nostra fabbrica si estende su una superficie di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 membri chiave del personale tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e servizio completo di rete in acciaio aperto, 16 anni di precipitazione professionale e tecnica, degna della tua scelta e fiducia.

5. Realizzazione di campioni

Siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio pannello a circuito flessibile possono essere completati entro 5-7 giorni.

Certificati e onorificenze

Notare:

Tutte le foto su questo sito sono reali. A causa dei cambiamenti di illuminazione, dell'angolo di ripresa e della risoluzione del display, l'immagine che vedi potrebbe avere un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e aggiornati ogni anno e siamo specializzati in tutti i tipi di realizzazione di campioni FPC e servizi di personalizzazione. Se sei interessato ai nostri prodotti, comunicaci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.

ti preghiamo di contattarci online o via e-mail,

e ti forniremo un servizio personalizzato dal nostro team di vendita professionale.Grazie per il tuo tempo.
