Scheda del circuito stampato elettronico Pcb per produttore di Pcb flessibili a LED e FPC

Descrizione del prodotto:

Modello del prodotto:HQ042
Nome del prodotto: FPC di precisione

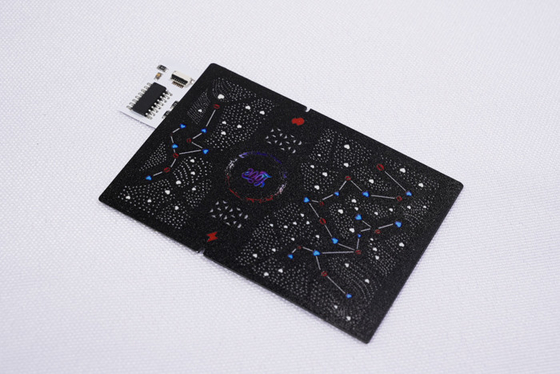

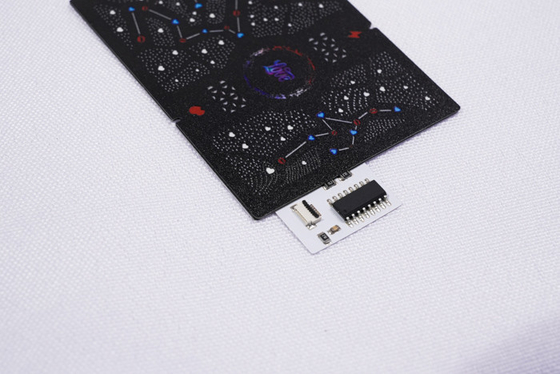

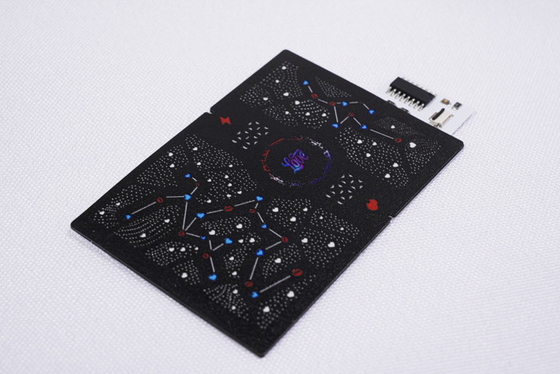

Caratteristiche del prodotto: Scheda a doppio strato, pellicola nera su entrambi i lati, testo nero, superficie placcata in oro

Specifiche del prodotto:

1. Siamo il produttore di Pcb flessibili e FPC, in base alle vostre esigenze per personalizzare diversi spessori di materiale e requisiti di processo Striscia luminosa a LED FPC, FPC di precisione, FPC a striscia LED colorata  e altri schede di circuiti flessibili a LED con singolo, doppio lato e multistrato.

2. Buona flessibilità e resistenza alla flessione

La fabbrica ha un tester di flessione professionale, ogni lotto di materiali attraverso

Decine di migliaia di test di flessione prima della produzione di massa per garantire la qualità del prodotto.

Parametri di progettazione FPC

Principali parametri tecnici:

1. Informazioni su Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda di materiale in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, vias aumentati e percorsi conduttivi formati. Sono generalmente utilizzati in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura dell'FPC sono giallo, nero e bianco. Suggerisci di usare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente usata in prodotti di fascia alta o che assorbono la luce, come auto, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore della lamina di rame

• Le opzioni del pannello singolo FPC di precisione includono 18um (0,5oz) e 35um (1oz);
• La scheda a doppio strato FPC di precisione può essere selezionata da 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate da 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza/spaziatura minima della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e si consiglia generalmente di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di attenzione alla progettazione e alla produzione di schede di circuiti flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta

Preventivo di esempio o in lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni sui prezzi, per i clienti per risparmiare notevolmente sui costi.

3. Professione

La nostra azienda ha Germania, Giappone, Taiwan e altre regioni di attrezzature e tecnologia di produzione avanzate, produzione professionale, su scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 membri dello staff tecnico senior.

4. Design

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e servizio one-stop di rete in acciaio aperta, 16 anni di precipitazione professionale e tecnica, degna della tua scelta e fiducia.

5. Realizzazione di campioni

Siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione, l'azienda ha una linea di produzione accelerata, come: i campioni di schede a doppio pannello di circuiti flessibili possono essere completati entro 5-7 giorni.
