Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni

Marchio:	HONGQI
Numero di modello:	HQ3048
MOQ:	3000 pezzi
prezzo:	Negoziabile
Tempo di consegna:	Negoziabile
Condizioni di pagamento:	L/c, d/a, t/t

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

UL E477885 IATF16949 GB/T 16949

supporto

Tipo di prodotto:

Circuito stampato flessibile

Colore maschera di saldatura:

Giallo, nero, bianco

Metodo di marketing:

Vendite dirette in fabbrica

Il buco minimo:

0,23 mm

Impermeabile:

Smt E Dip:

supporto

Durabilità:

Di lunga durata

Rigidità meccanica:

Flessibile

larghezza:

Codice di stato:

Valutazione della tensione:

Tecnologia di elaborazione:

lamina elettrolitica

Applicazione:

Illuminazione interna ed esterna

Numero di LED:

Imballaggi particolari:

Pieno di forti custodie per carta

Capacità di alimentazione:

1000000 pezzi al mese

Evidenziare:

FPC LED da 24 V

Circuito stampato flessibile impermeabile

Striscia luminosa a LED a doppio strato FPC

Descrizione del prodotto

SMD 2835 LED Strip con Transistor. 15LED 10x503mm 24V Alta prestazione.

FPC a strisce luminose a LED ad alte prestazioni che combina integrità strutturale, durata meccanica e adattabilità ambientale per applicazioni di illuminazione esigenti.

Visualizzazione del prodotto

Parametro	Specificità
Modello di prodotto	HQ30156
Nome del prodotto	FPC a striscia luminosa a LED
Struttura del circuito	Dischi di circuito a doppio strato
Rivestimento superficiale	Maschere da saldatura nere a doppio lato; serigrafia di seta nera
Trattamento con antiossidanti	OSP (conservante organico per la saldabilità)
Prestazioni di base	Superiore flessibilità; eccellente resistenza alla stanchezza da piegatura; conduttività elettrica stabile
Standard di progettazione	Conformi alle specifiche generali di progettazione delle schede di circuito stampato IPC-2221

Specifiche tecniche e personalizzazione

Parametri dimensionali

FPC di precisione: dimensioni massime 240×500 mm; nessuna restrizione di dimensioni minime
FPC di tipo rotolato: larghezza massima 240 mm; lunghezza massima 100 metri

Configurazioni dello strato di circuito

FPC a uno strato: conveniente per circuiti di bassa complessità
FPC a doppio strato: connettività migliorata per applicazioni ad alta integrazione
FPC a più strati: personalizzabile per scenari ad altissima complessità

Opzioni di maschera di saldatura

Maschera di saldatura gialla: soluzione universale per applicazioni di uso generale
Black Solder Mask: assorbimento della luce superiore per i sistemi di illuminazione di fascia alta
Maschera di saldatura bianca: alta riflettività per apparecchi di illuminazione professionali

Spessore del foglio di rame

FPC di precisione: opzioni 12μm, 18μm, 35μm
FPC standard: opzioni 18μm, 25μm, 35μm, 50μm

Larghezza minima della linea/distanza tra le linee

Controllato fino a 3 millimetri (0,076 mm) come limite pratico raccomandato per un rendimento e un'affidabilità ottimali.

Performance e garanzia della qualità

Flessibilità e resistenza

Validato attraverso test rigorosi con un minimo di 10.000 cicli di piegatura per standard IPC, garantendo la resistenza al guasto da stanchezza nelle applicazioni dinamiche.

Capacità di produzione

20L'impianto, con oltre 800 dipendenti e una produzione mensile di oltre 5 milioni di metri quadrati, è dotato di macchinari tedeschi, giapponesi e taiwanesi all'avanguardia.

Servizi di personalizzazione

Consultazione tecnica

16 anni di esperienza ingegneristica fornendo soluzioni su misura, ottimizzazione dei disegni e guida alla selezione dei materiali.

Fabbricazione di campioni

Linea di produzione accelerata con un tempo di consegna di 5-7 giorni per i campioni a doppio strato e 3-5 giorni per i campioni a singolo strato, tutti convalidati attraverso test completi.

Produzione integrata

Servizi unici che coprono la fabbricazione di substrati, il routing di circuiti di precisione, lo sviluppo di stampi personalizzati e l'assemblaggio ad alta precisione con tolleranza ± 0,02 mm.

Certificazioni e conformità

Certificato ISO 9001 • ignifuge UL 94 • conforme RoHS • conforme REACH

Tutti i materiali soddisfano gli standard ambientali internazionali senza sostanze soggette a restrizioni

Le immagini dei prodotti possono mostrare piccole variazioni di colore a causa delle condizioni di illuminazione.Il nostro portafoglio FPC subisce aggiornamenti tecnici regolari per migliorare le prestazioni e espandere la portata delle applicazioni.

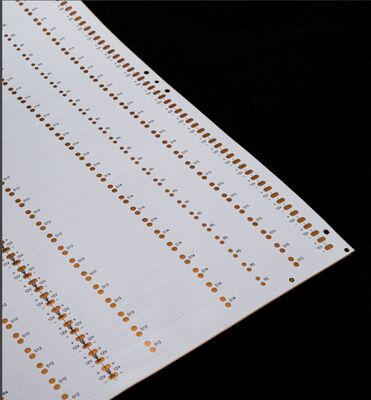

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 0

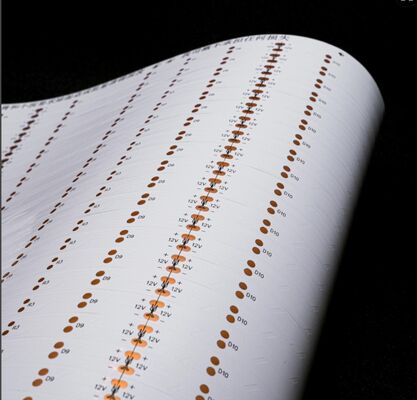

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 1

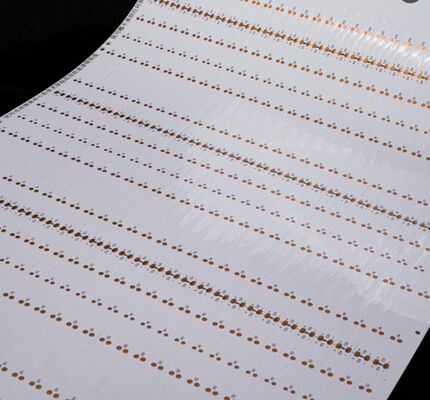

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 2

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 3

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 4

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 5

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 6

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 7

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 8

Circuito stampato flessibile a doppio strato LED FPC a 24 V impermeabile per strisce luminose a LED ad alte prestazioni 9
