schede di circuito del dispositivo e così via.

Descrizione della CFP:

Modello FPC:HQ00537

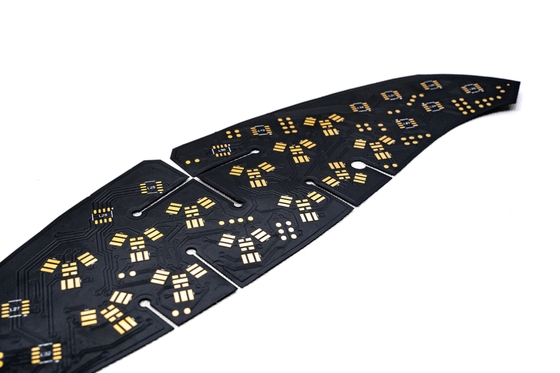

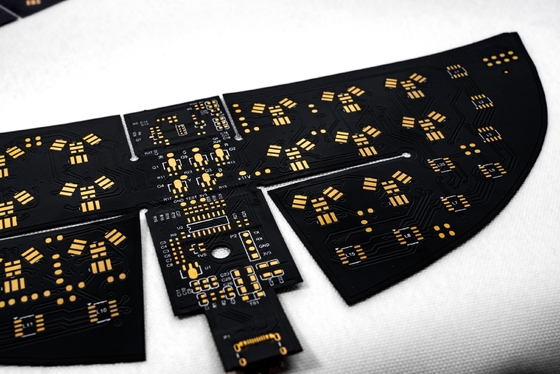

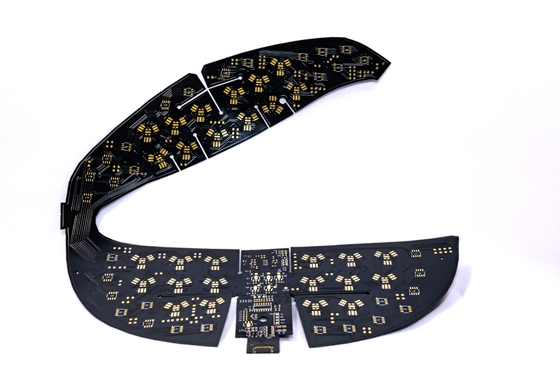

Nome della CFP: FPC per l'assistenza sanitaria a infrarossi
Caratteristiche del FPC:Cartone a doppio strato, rivestimento di pellicola a doppio lato, lavagna, testo nero, OSP antiossidante

Specifiche FPC:

1.Secondo le vostre esigenze di personalizzare diversi spessore del materiale e requisiti di processoInfrarossi Sanità FPC e altriTavola di circuito a maschera flessibile a LED, cablaggio a più strati a una e due facce.

2.Buona flessibilità e resistenza alla piegatura

La fabbrica ha un tester di flessione professionale, ogni lotto di materiali attraverso

Decine di migliaia di prove di piegatura prima della produzione di massa.

Parametri di progettazione FPC

1. Dimensioni

   • FPC di precisione: dimensioni massime di 240 mm x 500 mm con un limite massimo ammissibile di 250 mm x 500 mm.
   • Tavola di materiale a rotoli: larghezza massima di 240 mm e lunghezza massima di 100 metri.

2. Numero di strati

   • Fabbricazione di pannelli a uno strato: struttura semplice, ideale per il controllo industriale e gli strumenti elettronici con circuiti semplici.
   • Tavole a doppio strato: sono dotate di due folie di rame, di vias aumentate e sono adatte per applicazioni nei telefoni cellulari e negli strumenti automobilistici.

3. Opzioni di colore della maschera di saldatura

   • Giallo: raccomandato per la maggior parte dei prodotti, inclusi vari prodotti a cavo.
   • Nero: comunemente utilizzato in applicazioni di fascia alta o sensibili alla luce come automobili, telefoni cellulari, display a LED, ecc.
   • Bianco: Include un rivestimento bianco aggiuntivo, ideale per prodotti che richiedono riflessione, come apparecchi di illuminazione e dispositivi di bellezza medica.

4. Opzioni di spessore del foglio di rame

   • FPC di precisione a pannello singolo: 18 mm (0.5 oz) o 35 mm (1 oz).
   • FPC a doppio strato di precisione: 12um (0,33 oz), 18um (0,5 oz), o 35um (1 oz).
   • FPC singolo pannello ordinario: Le opzioni includono 18um/25um/35um (1 oz) o 50um.
   • FPC a doppio strato ordinarioLe opzioni sono 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima della linea/distanza tra le linee

   • Per ridurre le difficoltà di fabbricazione e i tassi di difetti, si raccomanda un minimo di 3 ml.

Certificati e onorificenze

Si prega di notare:

A causa dei cambiamenti nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine che vedete può avere un certo grado di aberrazione cromatica.GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in CinaI nostri prodotti vengono aggiornati e aggiornati ogni anno e ci specializziamo in tutti i tipi di campionamento FPC e servizi di personalizzazione, se siete interessati ai nostri prodotti,per favore ci dica le sue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrato, cablaggio, progettazione dei principi, stampo, patch, plug-in e altri servizi one-stop.

per favore contattaci online o in e-mail.e vi forniremo un servizio personale da parte del nostro team di venditori professionisti.Grazie per il suo tempo.
