FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile

Marchio:	HONGQI
Numero di modello:	HQ00535
MOQ:	500pcs
prezzo:	Negoziabile
Tempo di consegna:	Negoziabile
Condizioni di pagamento:	L/c, d/a, t/t

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

UL E477885 IATF16949 GB/T 16949

Imballaggi particolari:

Pieno di forti custodie per carta

Capacità di alimentazione:

100000 pezzi al mese

Evidenziare:

FPC LED a doppio strato RGBW

Tavola FPCB a 4 chip LED

Produttore di FPCB con esperienza con garanzia

Descrizione del prodotto

HQ046 FPC per strisce luminose a LED - Specifiche tecniche

I circuiti stampati flessibili (FPC) sono componenti essenziali nelle moderne applicazioni di strisce luminose a LED, che richiedono elevata flessibilità, affidabilità e capacità di personalizzazione.La striscia luminosa a LED HQ046 FPC è un circuito flessibile a doppio strato progettato per diversi scenari di illuminazione, offrendo servizi completi di parametri tecnici e di personalizzazione.

Visualizzazione del prodotto

Parametro	Specificità
Modello di prodotto	HQ00535
Nome del prodotto	FPC a striscia luminosa a LED
Struttura del circuito	Dischi di circuito a doppio strato
Rivestimento superficiale	Maschera di saldatura nera a doppio lato; testo in nero
Trattamento con antiossidanti	OSP (conservante organico per la saldabilità)
Prestazioni di base	Alta flessibilità; eccellente resistenza alla piegatura

Specifiche tecniche e personalizzazione

Specifiche dimensionali

FPC di precisione:Dimensioni massime: 240×500 mm (limite: 250×500 mm); dimensioni minime: nessuna restrizione
Materiale di rotolamento FPC:Larghezza massima: 240 mm; lunghezza massima: 100 metri

Configurazione dello strato di circuito

FPC mono strato:Struttura semplice per circuiti di bassa complessità nei comandi industriali e nei sistemi di luce di base
FPC a doppio strato:Doppi strati di foglio di rame con vias potenziate per prodotti ad alta integrazione come dispositivi mobili e pannelli automobilistici
FPC a più strati:Personalizzabile per applicazioni di altissima complessità che richiedono cablaggi densi

Opzioni di colore della maschera di saldatura

Maschera di saldatura gialla:Opzione economicamente conveniente per i gruppi di cavi generali
Maschera di soldato nero:Preferito per applicazioni di fascia alta per ridurre il riflesso luminoso
Maschera di saldatura bianca:Miglioramento della riflettività degli apparecchi di illuminazione

Spessore del foglio di rame

FPC di precisione:Singolivello: 18 μm (0,5 oz), 35 μm (1 oz); doppio strato: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
FPC standard:Singolivello: 18μm, 25μm, 35μm (1oz), 50μm; doppio strato: 18-25μm, 25-25μm, 35-35μm, 35-70μm

Larghezza minima della linea/distanza tra le linee

La larghezza minima della linea e la spaziatura sono fondamentali per la precisione del FPC.3 millimetriè raccomandato come minimo pratico per bilanciare rendimento di fabbricazione e costo-efficacia.

Controllo delle prestazioni e della qualità

Flessibilità e resistenza alla piegatura

L'HQ046 FPC presenta un'eccezionale flessibilità, convalidata da un rigoroso controllo di qualità.garantire la resistenza al guasto da stanchezza nelle applicazioni dinamiche.

Capacità di produzione

Superficie della fabbrica: circa 20.000 metri quadrati
Forza di lavoro: oltre 800 dipendenti, tra cui 50 esperti tecnici senior
Linee di produzione: specializzate sia nella spedizione di campioni che nella produzione di lotti
Attrezzature avanzate provenienti da Germania, Giappone e Taiwan

Processo di servizio di personalizzazione

Consulenza e assistenza tecnica

Sfruttando 16 anni di esperienza nella progettazione, ricerca e sviluppo di FPC e nella produzione, offriamo soluzioni personalizzate di progettazione, ottimizzazione dei disegni, supporto per lo sviluppo di nuovi prodotti,e consulenza tecnica professionale.

Progettazione e integrazione

I nostri servizi coprono l'intera catena del valore FPC, compresa la produzione di substrati, il cablaggio del circuito e la progettazione schematica, lo sviluppo di stampi, l'assemblaggio SMT e attraverso buchi e la fabbricazione di maglie in acciaio.Tutti i processi sono conformi alle certificazioni internazionali.

Fabbricazione di campioni

Una linea di produzione accelerata è dedicata alla fabbricazione di campioni, con tempi di consegna brevi come5-7 giorni per campioni a doppio strato di FPC, che consente la rapida realizzazione di prototipi e la verifica.

Immagini del prodotto

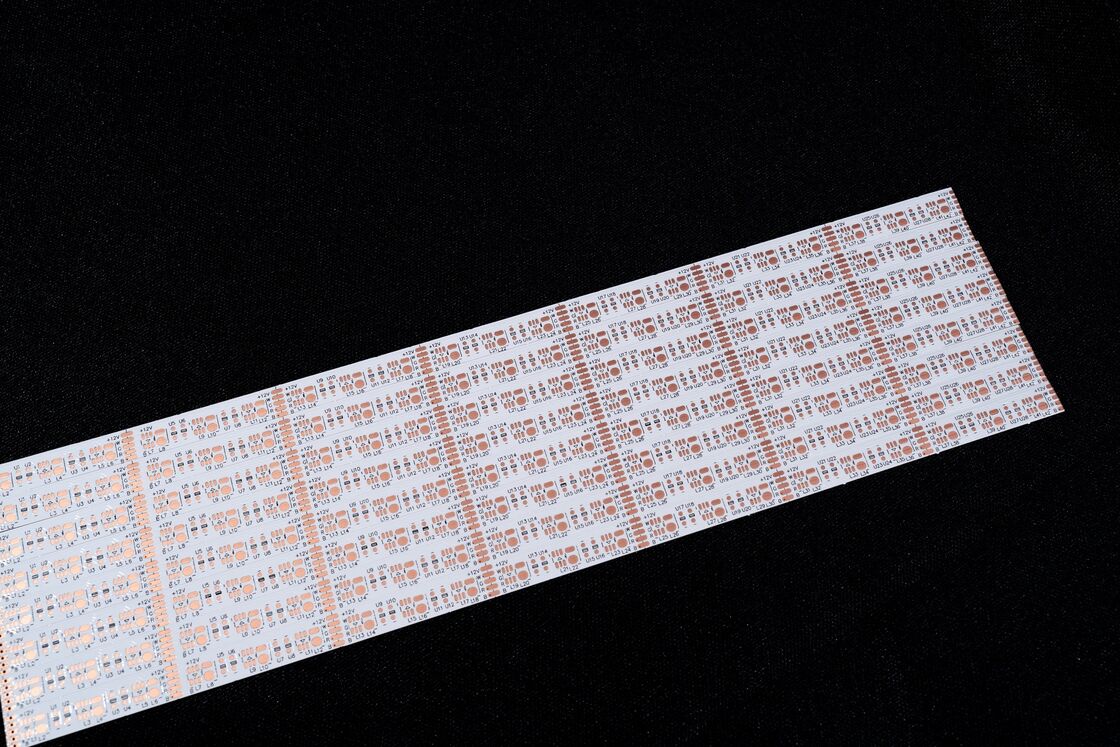

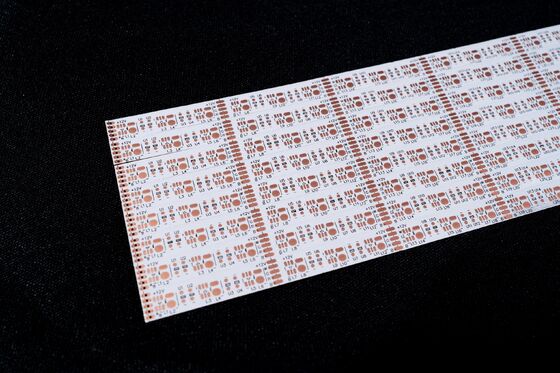

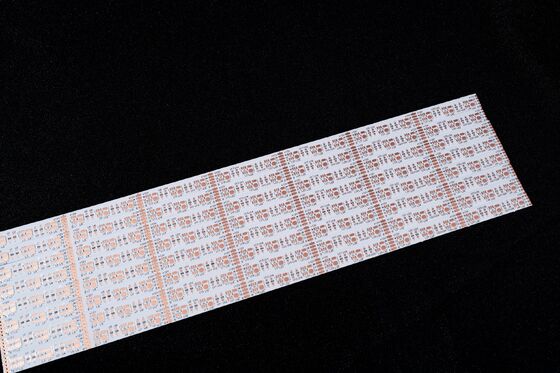

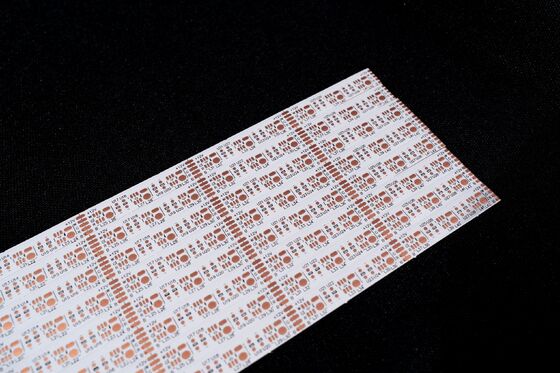

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 0

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 1

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 2

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 3

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 4

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 5

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 6

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 7

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 8

FPC a doppio strato a LED con 4 chip RGBW - Scheda di circuito stampato flessibile personalizzabile 9

Certificazioni e note

Certificazioni di sistemi internazionali multipli che garantiscono la conformità alle norme industriali globali
Le immagini dei prodotti sono autentiche con possibili piccole variazioni di colore dovute a differenze di illuminazione e visualizzazione
Aggiornamenti e aggiornamenti annuali dei prodotti per allinearli alle nuove esigenze tecnologiche

Informazioni di contatto

Per soluzioni personalizzate o ulteriori richieste, si prega di contattare il nostro team di vendita professionale tramite consultazione online o e-mail per un supporto individuale.

GongDong HongQi Electronics Co., Ltd. - Il vostro partner affidabile per soluzioni FPC di alta qualità dal 2009.
