Schermo LED flessibile FPC Scheda di circuito LED da produttore FPC

Descrizione del prodotto:

Modello del prodotto:HQ045

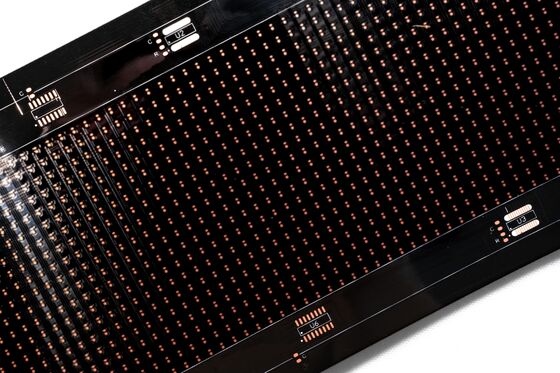

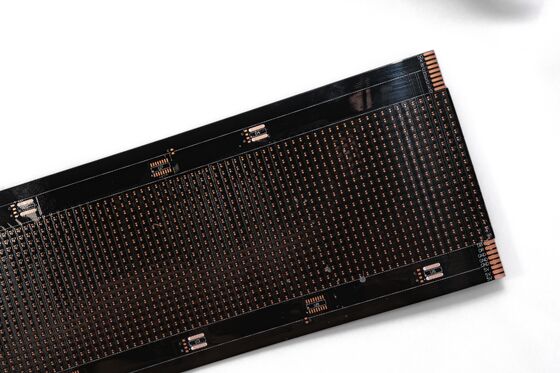

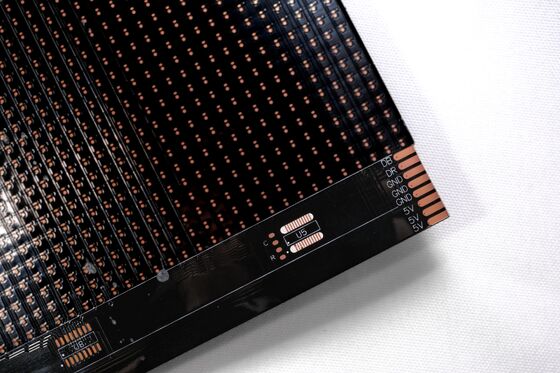

Nome del prodotto: Schermo LED flessibile FPC
Caratteristiche del prodotto: Scheda di circuito a doppio strato , pellicola nera a doppia faccia, testo nero, superficie OSP antiossidante

Specifiche del prodotto:

1. Siamo il produttore di Pcb flessibili e FPC, in base alle vostre esigenze per personalizzare diversi spessori di materiale e requisiti di processo Striscia luminosa LED FPC, FPC di precisione, FPC a strisce LED colorate e altri circuiti flessibili a LED con singolo, doppio lato e multistrato.

2. Buona flessibilità e resistenza alla flessione

La fabbrica dispone di un tester di flessione professionale, ogni lotto di materiali attraverso

Decine di migliaia di test di flessione prima della produzione di massa per garantire la qualità del prodotto.

Parametri di progettazione FPC

Principali parametri tecnici:

1. Informazioni su Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda di materiale in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, un aumento dei fori passanti e la formazione di percorsi conduttivi. Sono generalmente utilizzati in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura I colori della maschera di saldatura di FPC sono giallo, nero e bianco. Suggerisci di usare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente usata in prodotti di fascia alta o che assorbono la luce, come auto, telefoni cellulari, display a LED, ecc. La pellicola bianca ha un ulteriore strato di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore della lamina di rame

Le opzioni del pannello singolo FPC di precisione includono 18um (0,5oz) e 35um (1oz);

• La scheda a doppio strato FPC di precisione può essere selezionata da 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate da 18-25um, 25-25um, 35-35um o 35-70um.
• 5. Larghezza/spaziatura minima della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e generalmente si consiglia di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di attenzione alla progettazione e alla produzione di circuiti flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta

Preventivo di esempio o in lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni sui prezzi, per i clienti per risparmiare notevolmente sui costi.

3. Professione

La nostra azienda dispone di Germania, Giappone, Taiwan e altre regioni di attrezzature avanzate e tecnologia di produzione, produzione professionale, scala. La nostra fabbrica si estende su una superficie di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 membri dello staff tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e servizio completo di rete in acciaio aperto, 16 anni di precipitazione professionale e tecnica, degna della vostra scelta e fiducia.

5. Realizzazione di campioni

Siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, come: i campioni di pannelli doppi di circuiti flessibili possono essere completati entro 5-7 giorni.
