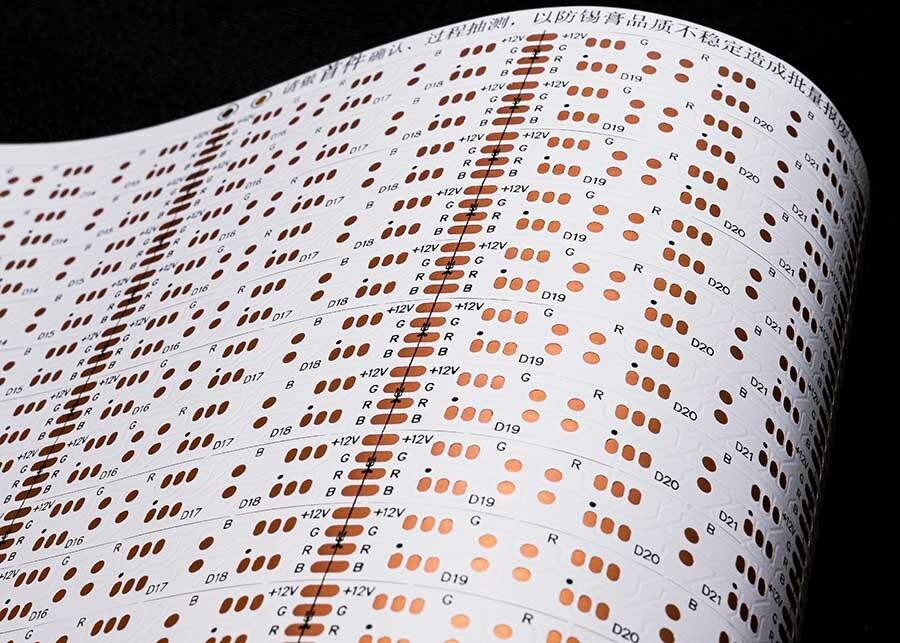

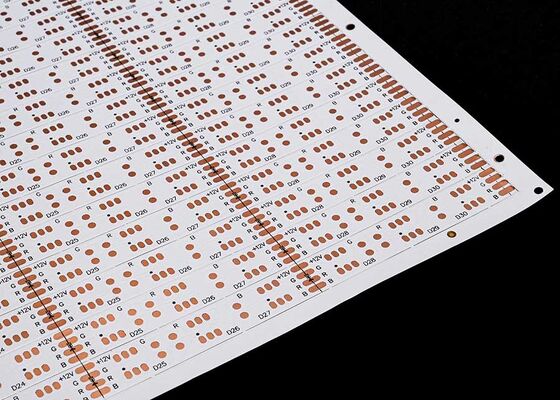

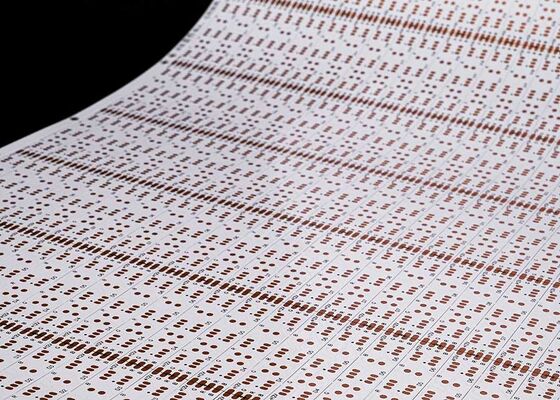

5050 RGB 12V doppio lato Flexible Printed Circuit Board per strisce LED

Name: 5050 RGB 12V doppio lato Flexible Printed Circuit Board per strisce LED
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ40040
Price: Negoziabile USD
Availability: InStock

Marchio:	HONGQI
Numero di modello:	HQ40040
MOQ:	2400 pezzi
Price:	Negoziabile
Tempo di consegna:	8-15 giorni lavorativi
Condizioni di pagamento:	L/C, D/A, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

UL E477885, ISO 9001

Materiale isolante:

Imballaggi particolari:

Confezionato con custodie di carta forti

Capacità di alimentazione:

100000 pezzi al mese

Evidenziare:

Tavola di circuito elettronico stampato RGB

Dischi di circuiti stampati elettronici 12V

Descrizione del prodotto

Come progettare una scheda PCB?

Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti stampati flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce LED SMD, strisce LED COB, progettazione di schede PCB, schermi LED flessibili, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede a circuito stampato e così via.

Scheda a Circuito Stampato Flessibile LED RGB 5050 30 Perline Luminose 12V Scheda LED Personalizzabile a Doppia Faccia 5050 RGB 12V doppio lato Flexible Printed Circuit Board per strisce LED

Descrizione del prodotto:

Modello del prodotto:: HQ40040
Nome del prodotto:: Scheda a Circuito Stampato Flessibile LED
Caratteristiche del prodotto:: Scheda a doppio strato con pellicola bianca a doppia faccia Carattere nero OSP Antiossidante
Specifiche del prodotto:: 5050 RGB, 30 Perline Luminose/PCS, 10*503MM, Scheda FPCB a doppia faccia da 12V con pellicola bianca

5050 RGB 12V doppio lato Flexible Printed Circuit Board per strisce LED

Parametri di progettazione FPC

Parametri tecnici principali:

1. Informazioni sulle dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm) e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240, lunghezza massima 100 metri.

2. Numero di strati sulla scheda

La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
Rispetto agli FPC a singolo strato, le schede a doppio strato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore del foglio di rame

Le opzioni per pannelli singoli FPC di precisione includono 18um (0,5 oz) e 35um (1 oz);
La scheda a doppio strato FPC di precisione può essere selezionata tra 12um (0,33 oz), 18um (0,5 oz) e 35um (1 oz).
Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1 oz)/50um;
Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima della linea/spaziatura della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3mil.

5050 RGB 12V doppio lato Flexible Printed Circuit Board per strisce LED

Processo di servizio

Consulenza
16 anni di focalizzazione sulla progettazione e produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.
Offerta
Preventivo di campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi vantaggiosi, per far risparmiare notevolmente i costi ai clienti.
Professionalità
La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 ingegneri senior.
Progettazione
Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, servizio completo. 16 anni di accumulo di livello professionale e tecnico, degno della vostra scelta e fiducia.
Realizzazione campioni
Siamo specializzati nella realizzazione di campioni FPC e servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, ad esempio: campioni di schede a doppio strato per circuiti stampati flessibili possono essere completati entro 5-7 giorni.

5050 RGB 12V doppio lato Flexible Printed Circuit Board per strisce LED

Certificati e Onori

5050 RGB 12V doppio lato Flexible Printed Circuit Board per strisce LED

Si prega di notare:

Tutte le foto su questo sito sono reali. A causa di variazioni nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine visualizzata potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di realizzazione di campioni FPC e servizi di personalizzazione. Se siete interessati ai nostri prodotti, vi preghiamo di comunicarci le vostre esigenze, vi aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.

vi preghiamo di contattarci online o via e-mail, e vi forniremo un servizio personalizzato dal nostro team di vendita professionale. Grazie per il vostro tempo.
