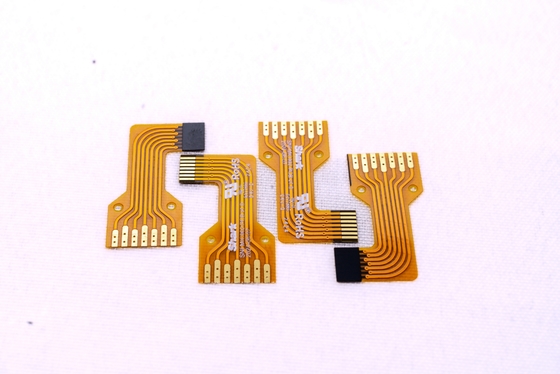

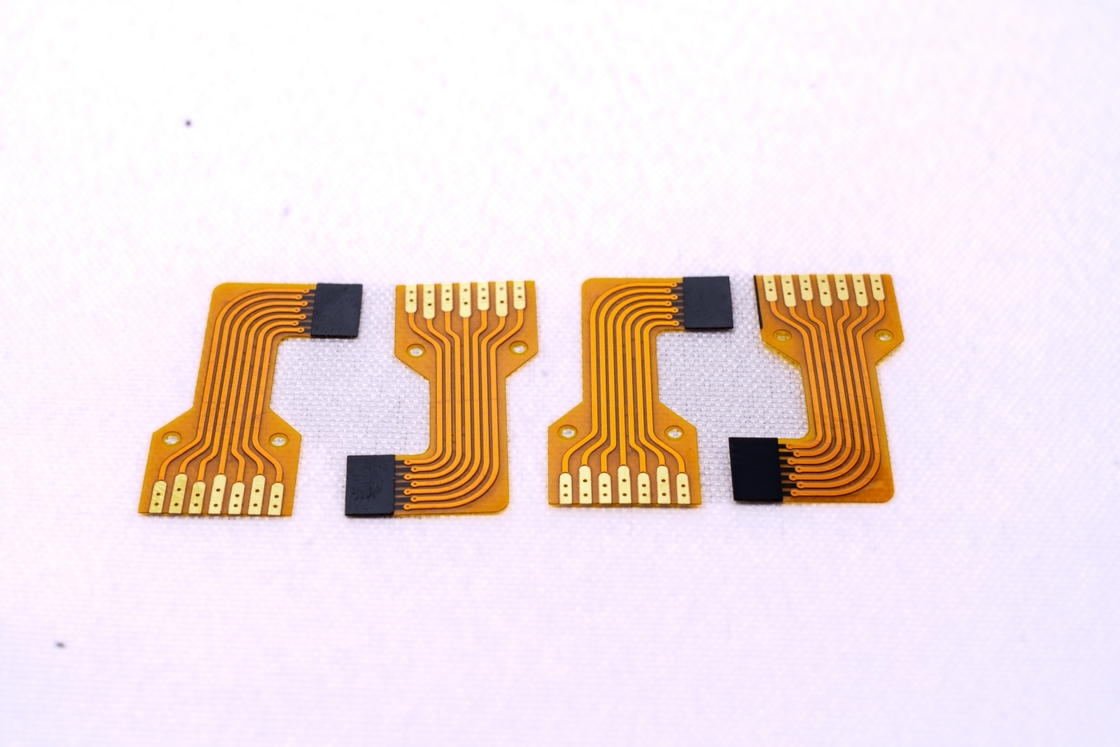

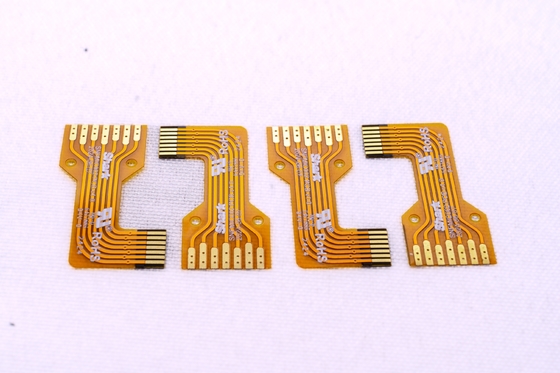

Descrizione del prodotto:

Modello: HQ006
Nome: Connetti il Ribbon FPC

Caratteristiche:

• Costruzione a film giallo a doppia faccia
• Finitura placcata in oro
• Design di scheda a doppio strato di alta qualità

Specifiche:

• Personalizzabile in base a requisiti specifici (servizi personalizzati e produzione di campioni disponibili)

Parametri di progettazione FPC:

1. Precisione dimensionale:

• Dimensione massima per FPC di precisione: 240 mm x 500 mm (tolleranza fino a 250 mm x 500 mm)
• Dimensione minima: Nessuna restrizione
• Scheda in materiale a rotolo: Larghezza massima 240 mm, lunghezza massima 100 metri

2. Opzioni di strato della scheda:

• FPC a strato singolo: Ideale per applicazioni circuitali semplici come il controllo industriale e la strumentazione elettronica.
• FPC a doppia faccia: Presenta due strati di lamina di rame, fori passanti aumentati e percorsi conduttivi, rendendolo adatto per applicazioni avanzate in dispositivi mobili, strumenti automobilistici e prodotti simili.

3. Colori della maschera di saldatura:

• Opzioni disponibili: Giallo, nero o bianco.
• Film giallo è raccomandato per la maggior parte delle applicazioni generiche (ad esempio, assemblaggi di cavi).
• Film nero è comunemente utilizzato in applicazioni di fascia alta o sensibili alla luce (ad esempio, automotive, dispositivi mobili, display a LED).
• Film bianco include un rivestimento riflettente aggiuntivo ed è ideale per prodotti che richiedono la riflessione della luce (ad esempio, apparecchi di illuminazione, apparecchiature mediche).

4. Opzioni di spessore della lamina di rame:

• FPC di precisione:
  • Pannello singolo: 18μm (0,5 once) o 35μm (1 oncia).
  • Scheda a doppio strato: 12μm (0,33 once), 18μm (0,5 once) o 35μm (1 oncia).
• FPC standard:
  • Pannello singolo: 18μm/25μm/35μm (1 oncia)/50μm.
  • Scheda a doppio strato: Le opzioni includono 18-25μm, 25-25μm, 35-35μm o 35-70μm.

5. Larghezza/Spaziatura minima della linea:

• Minimo consigliato di 3mil per applicazioni standard per garantire l'affidabilità e ridurre i tassi di difettosità.

Processo di servizio:

1. Consulenza e supporto alla progettazione:

   • Con oltre 16 anni di esperienza nella progettazione, ricerca e sviluppo e produzione di FPC, forniamo soluzioni su misura, disegni di progettazione dettagliati e supporto tecnico per soddisfare le vostre esigenze specifiche.

2. Preventivo e campionamento:

   • Offerta di preventivi competitivi per campioni o ordini all'ingrosso con tecnologie e materiali avanzati. Diamo la priorità all'efficienza dei costi mantenendo elevati standard di qualità.

3. Capacità di produzione avanzate:

   • Dotato di attrezzature di produzione all'avanguardia provenienti da Germania, Giappone e Taiwan.
   • La nostra struttura di 20.000 metri quadrati impiega oltre 800 professionisti qualificati, tra cui 50 esperti tecnici senior, garantendo efficienza e precisione nella produzione su larga scala.

4. Progettazione e ingegneria complete:

   • Fornire soluzioni end-to-end, tra cui produzione di substrati, progettazione del cablaggio, sviluppo del principio, fabbricazione di stampi, patching, plugging-in e servizi di rete in acciaio.
   • La nostra esperienza è convalidata da numerose certificazioni internazionali e da una lunga esperienza nel settore.

5. Produzione di campioni:

   • Specializzati nella produzione di campioni FPC con tempi di consegna rapidi: campioni di pannelli a doppia faccia completati entro 5-7 giorni.

Certificati e onorificenze

Nota:
Tutte le immagini dei prodotti sono rappresentazioni autentiche delle nostre offerte.
In qualità di partner fidato con oltre 16 anni di esperienza nel settore, siamo specializzati nella fornitura di soluzioni FPC personalizzate di alta qualità per diverse applicazioni in tutto il mondo.
