Come progettare una scheda PCB?
Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti stampati flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce LED SMD, strisce LED COB, progettazione di schede PCB, schermi LED flessibili, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede a circuito stampato e così via.

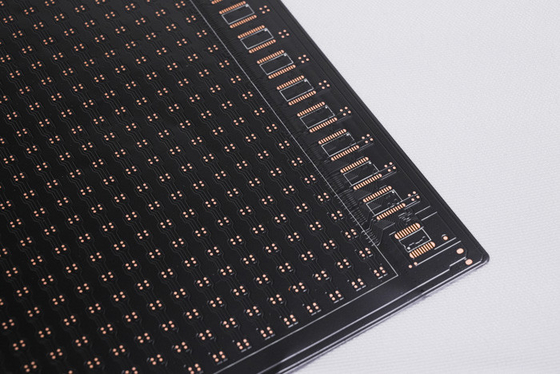

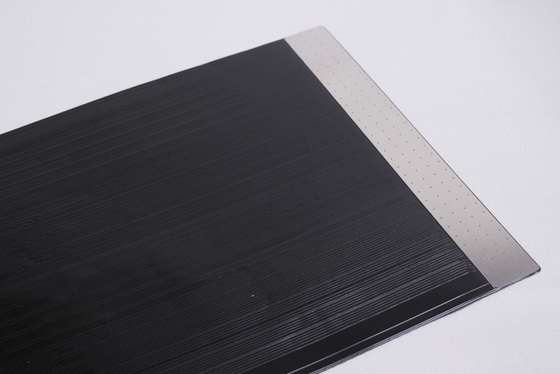

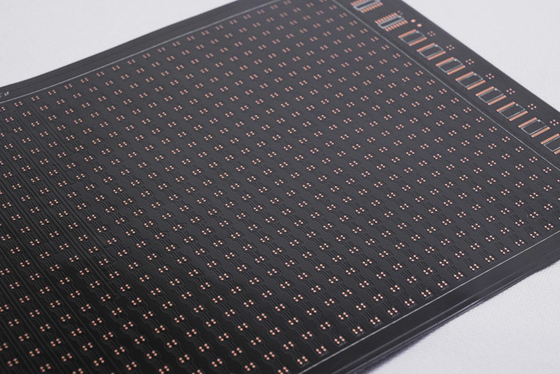

Assemblaggio di circuiti elettronici FPC per display LED flessibile con testo nero
Descrizione del prodotto:
Modello del prodotto:HQ050
Nome del prodotto:FPC per display LED flessibile
Caratteristiche del prodotto: Scheda a doppio strato, pellicola nera a doppia faccia, testo nero, placcatura in oro superficiale
Specifiche del prodotto:
1.Siamo il produttore di Pcb flessibili e FPC, in base alle vostre esigenze possiamo personalizzare FPC per strisce LED di diverso spessore di materiale e requisiti di processo, FPC di precisione, FPC per strisce LED colorate e altri circuiti stampati flessibili LED a singolo, doppio strato e multistrato.
2.Buona flessibilità e resistenza alla piegatura
La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali viene sottoposto a
decine di migliaia di test di piegatura prima della produzione di massa per garantire la qualità del prodotto.
Parametri di progettazione FPC
Parametri tecnici principali:
1.Informazioni sulle dimensioni:
FPC di precisione: La dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240. lunghezza massima 100 metri.
2. Numero di strati sulla scheda
- La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
- Rispetto agli FPC a singolo strato, le schede a doppio strato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.
3. Colore della maschera di saldatura
I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti di cablaggio. La pellicola nera è comunemente usata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.
4. Spessore del foglio di rame
- Le opzioni per pannello singolo FPC di precisione includono 18um (0,5 oz) e 35um (1 oz);
- La scheda a doppio strato FPC di precisione può essere scelta tra 12um (0,33 oz), 18um (0,5 oz) e 35um (1 oz).
- Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
- Le schede a doppio strato FPC ordinarie possono essere scelte tra 18-25um, 25-25um, 35-35um o 35-70um.
5. Larghezza minima della linea/spaziatura della linea
In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e si raccomanda generalmente di utilizzare almeno 3mil.
Processo di servizio
- Consulenza
16 anni di focalizzazione sulla progettazione e produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.
- Offerta
Preventivo per campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi vantaggiosi, per far risparmiare notevolmente i costi ai clienti.
- Professione
La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 persone tecniche senior di base.
- Progettazione
Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, un servizio completo. 16 anni di accumulo di livello professionale e tecnico, degno della vostra scelta e fiducia.
- Realizzazione campioni
Siamo specializzati nei servizi di realizzazione e personalizzazione di campioni FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: campioni di schede duali a circuito stampato flessibile possono essere completati entro 5-7 giorni.
Certificati e Onori
Nota:
Tutte le foto su questo sito sono reali. A causa delle modifiche all'illuminazione, e alla risoluzione del display, l'immagine che vedete potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione e personalizzazione di campioni FPC. Se siete interessati ai nostri prodotti, vi preghiamo di comunicarci le vostre esigenze, vi aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.
Vi preghiamo di contattarci online o via e-mail, e vi forniremo un servizio uno a uno dal nostro team di vendita professionale. Grazie per il vostro tempo.
