Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili

Name: Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ042
Availability: InStock

Marchio:	HONGQI
Numero di modello:	HQ042
MOQ:	500 pezzi
prezzo:	Negoziabile
Tempo di consegna:	Negoziabile
Condizioni di pagamento:	L/C, D/A, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

UL E477885 IATF16949 GB/T13485

Materiale isolante:

resina organica

Imballaggi particolari:

Confezionato con custodie di carta forti

Capacità di alimentazione:

100000 pezzi al mese

Evidenziare:

Dischi di circuiti stampati elettronici a doppio lato

Tavola di circuito elettronico stampato di precisione

Dispositivi per la produzione di circuiti elettronici a doppio lato

Descrizione del prodotto

Come progettare una scheda PCB?

Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti stampati flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce luminose a LED SMD, strisce luminose a LED COB, progettazione di schede PCB, schermi a display a LED flessibili, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede a circuito e così via.

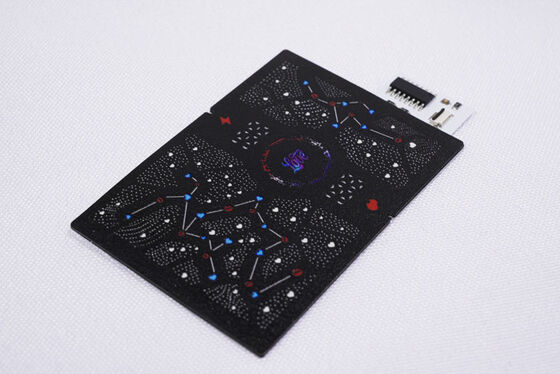

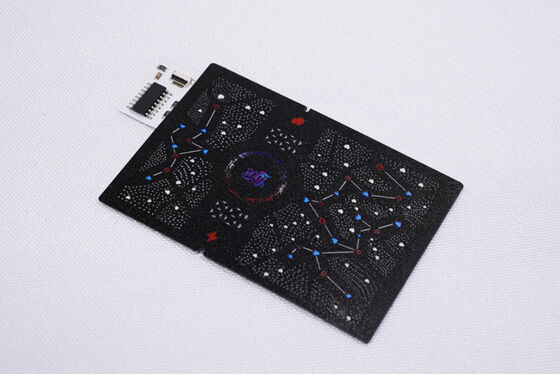

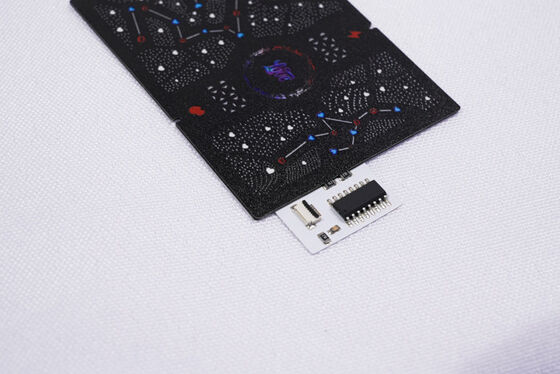

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 0

Descrizione del prodotto:

Modello prodotto:HQ042

Nome prodotto: FPC di precisione

Caratteristiche del prodotto: Scheda a doppio strato, pellicola nera a doppio lato, testo nero, placcatura in oro superficiale

Specifiche del prodotto:

1. Siamo il produttore di PCB flessibili e FPC, in base alle tue esigenze per personalizzare diversi spessori di materiale e requisiti di processo per strisce luminose a LED FPC, FPC di precisione, strisce luminose a LED colorate FPC e altri circuiti stampati flessibili a LED con singolo, doppio lato e multistrato.

2. Buona flessibilità e resistenza alla piegatura

La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali viene sottoposto a decine di migliaia di test di piegatura prima della produzione di massa per garantire la qualità del prodotto.

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 1

Parametri di progettazione FPC

Parametri tecnici principali:

1. Informazioni sulle dimensioni:

FPC di precisione: la dimensione massima è 240X500 mm (limite 250X500 mm) e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
Rispetto agli FPC a singolo strato, le schede a doppio lato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore del foglio di rame

Le opzioni per pannelli singoli FPC di precisione includono 18 um (0,5 oz) e 35 um (1 oz);
La scheda a doppio strato FPC di precisione può essere scelta tra 12 um (0,33 oz), 18 um (0,5 oz) e 35 um (1 oz).
Il pannello singolo FPC ordinario può scegliere 18 um/25 um/35 um (1 oz)/50 um;
Le schede a doppio strato FPC ordinarie possono essere scelte tra 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Larghezza minima della linea/spaziatura della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3 mil.

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 4

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 5

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 6

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 7

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 8

Processo di servizio

Consulenza

16 anni di focalizzazione sulla progettazione e produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.
Offerta

Preventivo per campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi scontati, per far risparmiare notevolmente i costi ai clienti.
Professione

La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 addetti tecnici senior.
Progettazione

Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio con un servizio completo, 16 anni di accumulo di livello professionale e tecnico, degno della tua scelta e fiducia.
Realizzazione campioni

Siamo specializzati nei servizi di realizzazione e personalizzazione di campioni FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: campioni di schede a doppio pannello per circuiti stampati flessibili possono essere completati entro 5-7 giorni.

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 9

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 10

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 11

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 12

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 14

Certificati e Onori

Tavola di circuito flessibile FPC a doppio lato con livello di protezione antincendio V0 e opzioni personalizzabili 15

Nota:

Tutte le foto su questo sito sono reali. A causa delle variazioni di illuminazione e della risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione e personalizzazione di campioni FPC. Se sei interessato ai nostri prodotti, comunicaci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.

ti preghiamo di contattarci online o via E-mail, e ti forniremo un servizio personalizzato dal nostro team di vendita professionale. Grazie per il tuo tempo.

Tag:

Assemblea flessibile del PWB

progettazione del bordo del PWB

Assemblaggio di progettazione PCB
