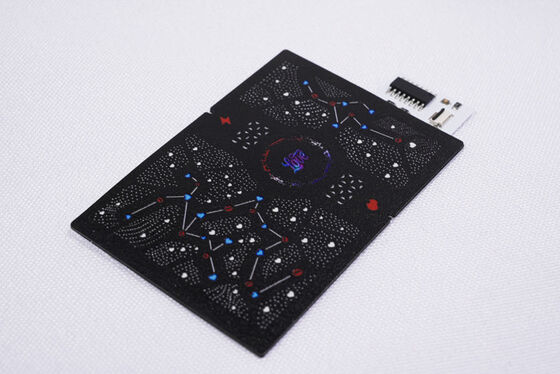

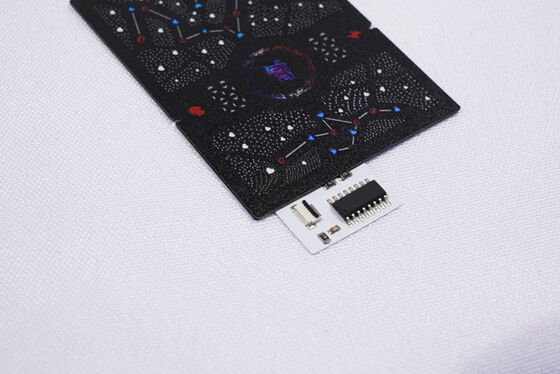

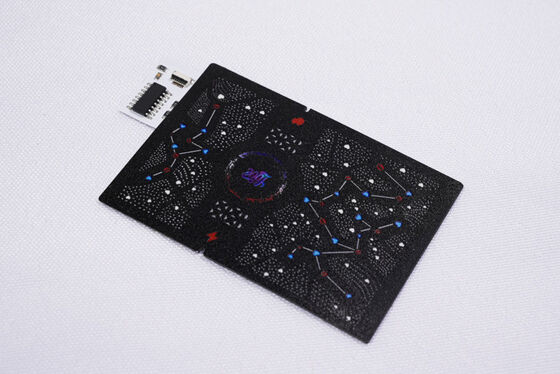

Modello del prodotto: HQ042

Nome del prodotto: FPC di precisione

Caratteristiche del prodotto: Scheda a circuito a doppio strato, pellicola nera a doppia faccia, testo nero, superficie placcata oro

1. Siamo il produttore di FPC e FPC flessibili, in base alle tue esigenze per personalizzare diversi spessori di materiale e requisiti di processo per strisce luminose a LED FPC, FPC di precisione, strisce LED colorate FPC e altri circuiti stampati flessibili a LED con singolo, doppio lato e multistrato.

2. Buona flessibilità e resistenza alla piegatura

La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali viene sottoposto a decine di migliaia di test di piegatura prima della produzione di massa per garantire la qualità del prodotto.

Parametri tecnici principali:

1. Informazioni sulle dimensioni:

FPC di precisione: la dimensione massima è 240X500 mm (limite 250X500 mm) e non vi è alcun limite alla dimensione minima. Scheda in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto agli FPC a singolo strato, le schede a doppio lato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti di cablaggio. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore del foglio di rame

• Le opzioni per pannello singolo FPC di precisione includono 18 um (0,5 oz) e 35 um (1 oz);
• La scheda a doppio strato FPC di precisione può essere selezionata tra 12 um (0,33 oz), 18 um (0,5 oz) e 35 um (1 oz).
• Il pannello singolo FPC ordinario può scegliere 18 um/25 um/35 um (1 oz)/50 um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Larghezza minima della linea/spaziatura della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3 mil.

1. Consulenza
   16 anni di focus sulla progettazione e produzione di ricerca e sviluppo di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.
2. Offerta
   Preventivo per campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi vantaggiosi, per far risparmiare notevolmente i costi ai clienti.
3. Professionalità
   La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 persone tecniche senior di base.
4. Progettazione
   Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, servizio completo, 16 anni di accumulo di livello professionale e tecnico, degno della tua scelta e fiducia.
5. Realizzazione campioni
   Siamo specializzati in servizi di realizzazione e personalizzazione di campioni FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio strato per circuiti stampati flessibili possono essere completati entro 5-7 giorni.

Nota:

Tutte le foto su questo sito sono reali. A causa delle variazioni di illuminazione e della risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione e personalizzazione di campioni FPC. Se sei interessato ai nostri prodotti, comunicaci i tuoi requisiti, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.

ti preghiamo di contattarci online o via e-mail, e ti forniremo un servizio personalizzato dal nostro team di vendita professionale. Grazie per il tuo tempo.
