Dispositivi per l'illuminazione a LED 12V 24V FPCB

Descrizione del prodotto:

Modello di prodotto:HQ30142

Nome del prodotto: Flessibile circuito a strisce a LED

Caratteristiche del prodotto: Cartone a doppio strato con pellicola bianca a doppio lato

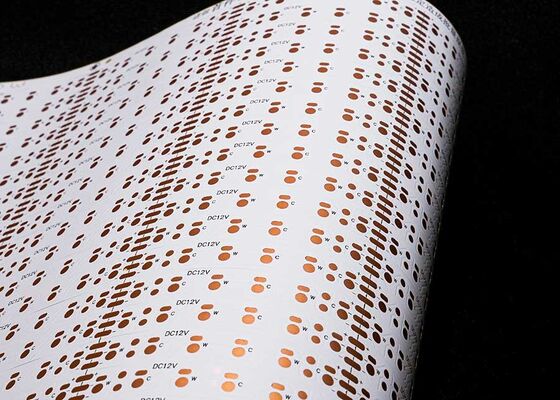

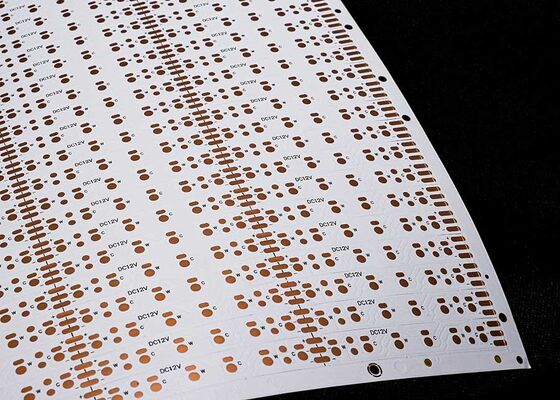

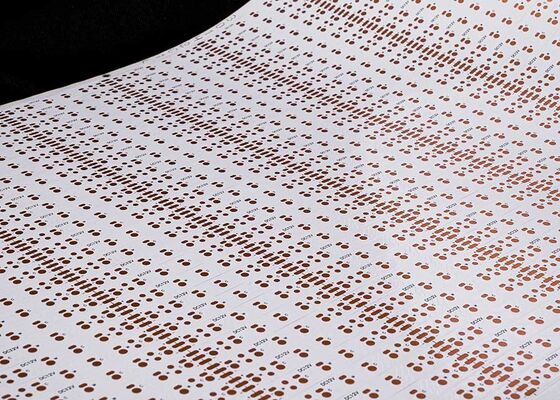

Specifiche del prodotto:2835LED Strip Flexible Circuit Board,60 battiti di luce per pezzo, dimensioni:8*503mm,12V doppio lato

Parametri di progettazione FPC

Principali parametri tecnici:

1- Circa. Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limit250X500mm), e non vi è alcun limite per la dimensione minima.

2Numero. di strati sulla tavola

• La struttura della scheda a uno strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto al FPC a uno strato, le schede a doppio lato hanno due strati di foglio di rame, vias aumentati e percorsi conduttivi formati.Strumenti per l'automobile e altri prodotti.

3Soldato. colore della maschera

I colori della maschera di saldatura del FPC sono giallo, nero e bianco.La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce,come automobili, telefoni cellulari, schermi a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione,come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4Spessore della lamina di rame

• Le opzioni di singolo pannello FPC di precisione includono 18um (0,5 oz) e 35um (1 oz);
• La scheda a doppio strato FPC di precisione può essere selezionata da 12um (0,33 oz), 18um (0,5 oz) e 35um (1 oz).
• Il singolo pannello FPC ordinario può scegliere 18um/25um/35um (1 oz)/50um;
• Le normali schede a doppio strato FPC possono essere selezionate da 18-25um, 25-25um, 35-35um o 35-70um.

5Larghezza minima della linea/intervallo tra le linee

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e generalmente si raccomanda di utilizzare almeno 3 millimetri.

Processo di servizio

1. 1- Consulenza

   16 anni di esperienza nella progettazione di circuiti flessibili FPC e nella produzione di R & S, per fornire ai clienti soluzioni personalizzate, disegni di progettazione,sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. 2- Offre.

   Citazione di campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni di prezzo, in modo da consentire ai clienti di risparmiare sui costi.

3. 3- Professione

   La nostra azienda ha Germania, Giappone, Taiwan e altre regioni di attrezzature avanzate e tecnologia di produzione, produzione professionale, scala.con oltre 800 dipendenti e 50 membri del personale tecnico senior.

4. 4. Progettazione

   Fornire soluzioni ai clienti per finalizzare un certo numero di certificazione del sistema internazionale, può fornire la produzione di substrato, cablaggio, progettazione di principio, stampo, patch,Servizio one-stop di rete in acciaio aperta e a chiusura, 16 anni di esperienza professionale e tecnica, degno della vostra scelta e fiducia.

5. 5.Creazione di campioni

   Siamo specializzati nella produzione di campioni di FPC e servizi di personalizzazione, la società ha una linea di produzione accelerata, come: campioni di doppio pannello di circuito flessibile possono essere completati entro 5-7 giorni.

Certificati e onorificenze

Si prega di notare:

A causa dei cambiamenti nell'illuminazione e nella risoluzione del display, l'immagine che vedete potrebbe avere un certo grado di aberrazione cromatica.GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in CinaI nostri prodotti vengono aggiornati e aggiornati ogni anno e ci specializziamo in tutti i tipi di campionamento FPC e servizi di personalizzazione, se siete interessati ai nostri prodotti,per favore ci dica le sue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrato, cablaggio, progettazione dei principi, stampo, patch, plug-in e altri servizi one-stop.

vi preghiamo di contattarci on line o E-mail a noi, e vi forniremo un servizio uno su uno dal nostro team di vendita professionale. Grazie per il vostro tempo.
