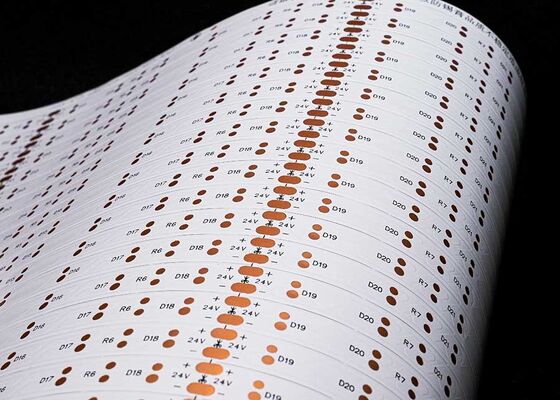

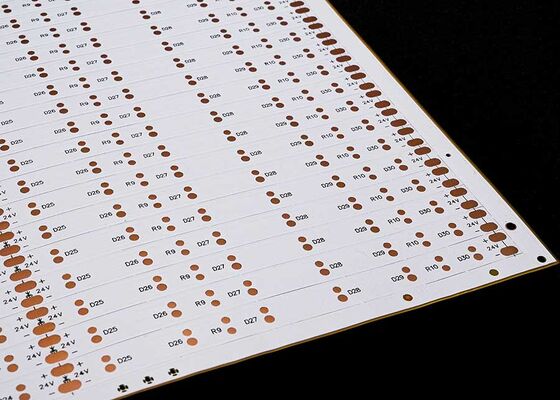

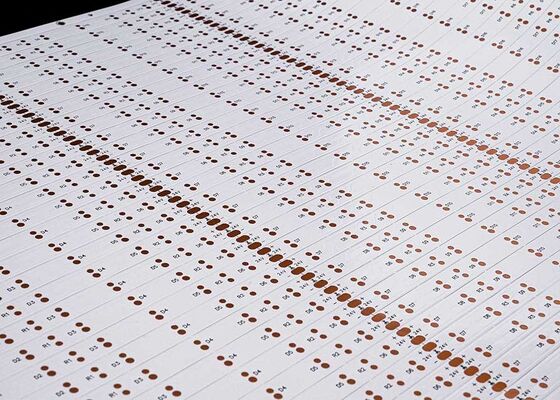

Scheda FPC bianca a doppia faccia per striscia LED 2835, circuito flessibile con scheda a doppia faccia

Descrizione del prodotto:

Modello prodotto:HQ30114
Nome prodotto: Circuito flessibile per striscia LED
Caratteristiche del prodotto: Scheda a doppio strato con pellicola bianca a doppia faccia, caratteri neri, OSP antiossidante

Specifiche del prodotto:Scheda flessibile per striscia LED 2835, 30 LED per pezzo, dimensioni: 8*503mm, scheda a doppia faccia da 24V con pellicola bianca FPCB

Parametri di progettazione FPC

Parametri tecnici principali:

1. Informazioni Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240mm, lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto alle FPC a singolo strato, le schede a doppio strato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore maschera di saldatura

I colori della maschera di saldatura delle FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo. La pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore

• del foglio di rame
• Le opzioni per schede singole FPC di precisione includono 18um (0,5 oz) e 35um (1 oz);
• La scheda a doppio strato FPC di precisione può essere scelta tra 12um (0,33 oz), 18um (0,5 oz) e 35um (1 oz).
• Le schede singole FPC ordinarie possono scegliere 18um/25um/35um (1 oz)/50um;

Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima linea/spaziatura linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di focus sulla progettazione e produzione di circuiti flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.

2. Offerta

Preventivo per campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi scontati, per far risparmiare notevolmente i costi ai clienti.

3. Professionalità

La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 personale tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, può fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, un servizio completo. 16 anni di accumulo di livello professionale e tecnico, degno della vostra scelta e fiducia.

5. Realizzazione campioni

Siamo specializzati nei servizi di realizzazione campioni e personalizzazione FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio strato di circuiti flessibili possono essere completati entro 5-7 giorni.

Certificati e Onori

Si prega di notare:

Tutte le foto su questo sito sono reali. A causa di variazioni nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione campioni e personalizzazione FPC. Se siete interessati ai nostri prodotti, vi preghiamo di comunicarci le vostre esigenze, vi aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.vi preghiamo di contattarci online o via E-mail,e vi forniremo un servizio uno a uno dal nostro team di vendita professionale.
