Modello prodotto:HQ30086

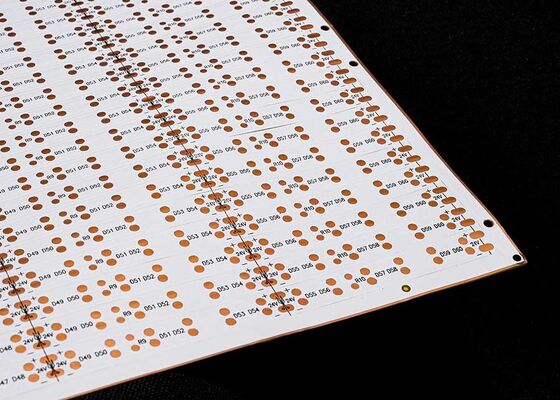

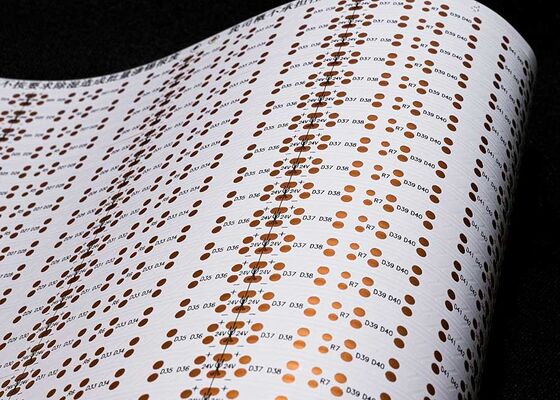

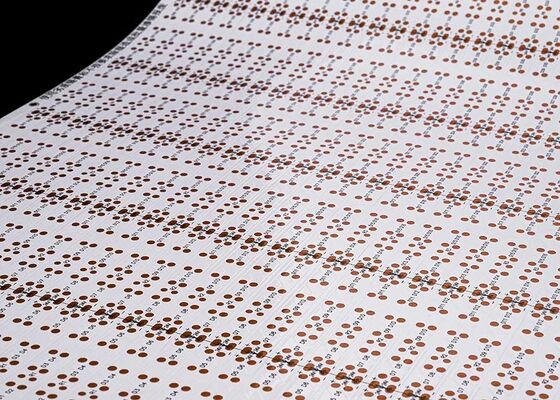

Nome prodotto: Circuito flessibile per striscia LED

Caratteristiche del prodotto: Scheda a doppio strato con pellicola bianca su entrambi i lati, caratteri neri, OSP antiossidante

Specifiche del prodotto:Circuito flessibile per striscia LED 3528, 60 LED per pezzo, dimensioni: 8*503mm, FPCB bianco a doppio lato da 12V

Parametri tecnici principali:

1. Informazioni sulle dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm) e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240, lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto agli FPC a singolo strato, le schede a doppio lato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia l'uso del giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medicale, ecc.

4. Spessore del foglio di rame

• Le opzioni per pannello singolo FPC di precisione includono 18um (0,5 oz) e 35um (1 oz);
• La scheda a doppio strato FPC di precisione può essere selezionata tra 12um (0,33 oz), 18um (0,5 oz) e 35um (1 oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1 oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima della linea/spaziatura della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3mil.

1. Consulenza

16 anni di focus sulla progettazione e produzione di circuiti flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.

2. Offerta

Preventivo per campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi vantaggiosi, per far risparmiare notevolmente i costi ai clienti.

3. Professionalità

La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 addetti tecnici senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, servizio one-stop. 16 anni di accumulo di livello professionale e tecnico, degno della vostra scelta e fiducia.

5. Realizzazione campioni

Siamo specializzati nei servizi di realizzazione campioni e personalizzazione FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: campioni di schede a doppio strato flessibili possono essere completati entro 5-7 giorni.
