Come progettare una scheda PCB?
Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti stampati flessibili FPC, circuiti flessibili FPC, circuiti stampati HDI, strisce luminose LED SMD, strisce LED COB, progettazione di schede PCB, schermi LED flessibili, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede di circuiti e così via.

Scheda circuito flessibile a LED per strisce LED con design a doppio strato 5050 15LED per pezzo

Descrizione del prodotto:

Modello del prodotto:HQ30047
Nome del prodotto: Scheda circuito flessibile a LED
Caratteristiche del prodotto: Scheda a doppio strato con pellicola bianca bifacciale Carattere nero OSP Antiossidante

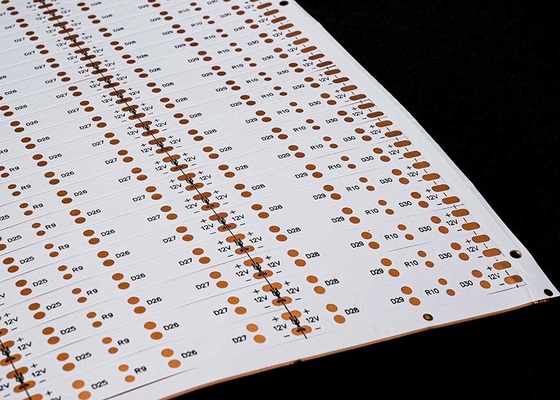

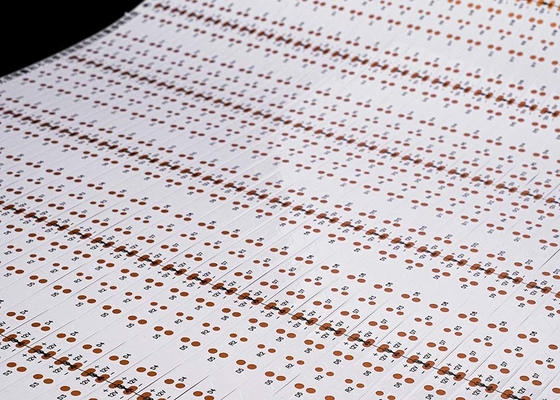

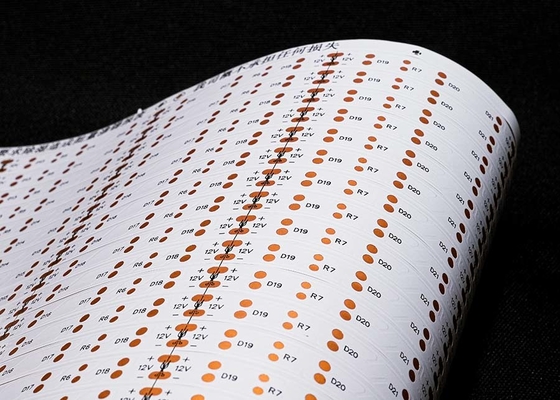

Specifiche del prodotto:3528,30LED/PCS, dimensioni: 8*503mm, 12V scheda bifacciale pellicola bianca FPCB

Parametri di progettazione FPC

Principali parametri tecnici:

1. Informazioni su Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda in materiale a rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, un aumento dei fori passanti e la formazione di percorsi conduttivi. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura dell'FPC sono giallo, nero e bianco. Suggerisci di usare il giallo, la pellicola gialla è adatta alla stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente usata in prodotti di fascia alta o che assorbono la luce, come auto, telefoni cellulari, display a LED, ecc. La pellicola bianca ha un ulteriore strato di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti medico-estetici, ecc.

4. Spessore della lamina di rame

• Le opzioni del pannello singolo FPC di precisione includono 18um (0,5oz) e 35um (1oz);
• La scheda a doppio strato FPC di precisione può essere selezionata da 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate da 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza/spaziatura minima delle linee

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e generalmente si consiglia di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di attenzione alla progettazione e alla produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta

Preventivo di esempio o in lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni di prezzo, per i clienti per risparmiare notevolmente sui costi.

3. Professione

La nostra azienda dispone di apparecchiature e tecnologie di produzione avanzate provenienti da Germania, Giappone, Taiwan e altre regioni, produzione professionale, su scala. La nostra fabbrica si estende su una superficie di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 membri dello staff tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e servizio completo di rete in acciaio aperto, 16 anni di precipitazione professionale e tecnica, degna della tua scelta e fiducia.

5. Realizzazione di campioni

Siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio pannello a circuito flessibile possono essere completati entro 5-7 giorni.

Certificati e onorificenze

Notare:

Tutte le foto su questo sito sono reali. A causa dei cambiamenti di illuminazione, dell'angolo di ripresa e della risoluzione del display, l'immagine che vedi potrebbe avere un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati ogni anno e siamo specializzati in tutti i tipi di realizzazione di campioni FPC e servizi di personalizzazione. Se sei interessato ai nostri prodotti, comunicaci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.

ti preghiamo di contattarci online o via e-mail, e ti forniremo un servizio personalizzato dal nostro team di vendita professionale.Grazie per il tuo tempo.
