Specifiche tecniche e servizio di personalizzazione della striscia luminosa LED FPC HQ046

Abstract

1. Panoramica del prodotto dell'FPC della striscia luminosa LED HQ046

2. Specifiche tecniche e gamma di personalizzazione

2.1 Specifiche dimensionali

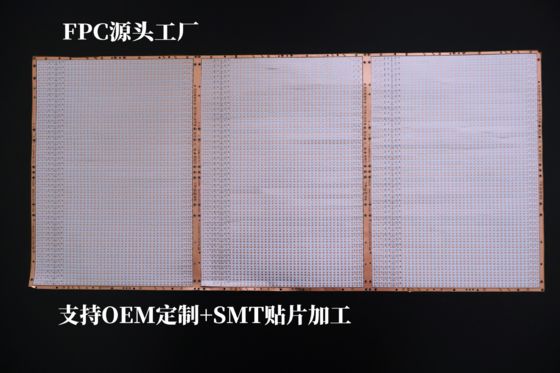

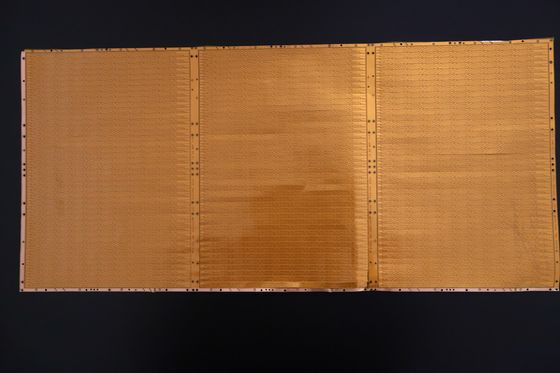

• FPC di precisione: Dimensione massima: 240×500 mm (limite: 250×500 mm); dimensione minima: nessuna restrizione.
• FPC in materiale a rotolo: Larghezza massima: 240 mm; lunghezza massima: 100 metri.

2.2 Configurazione dello strato del circuito

• FPC a strato singolo: Struttura semplice, adatta per circuiti a bassa complessità in controlli industriali, strumenti elettronici e sistemi di illuminazione di base.
• FPC a doppio strato: Doppi strati di lamina di rame con vias migliorati per percorsi conduttivi, ideale per prodotti ad alta integrazione come dispositivi mobili, pannelli strumenti automobilistici e strisce luminose a LED di fascia medio-alta.
• FPC multistrato: Personalizzabile per applicazioni ultra-complesse che richiedono cablaggio denso e trasmissione multi-segnale.

2.3 Colore e applicazione della maschera di saldatura

• Maschera di saldatura gialla: Opzione universale per la maggior parte dei prodotti (ad esempio, cablaggi generici) grazie alla sua convenienza e compatibilità.
• Maschera di saldatura nera: Preferita per applicazioni di fascia alta o ad assorbimento della luce (ad esempio, illuminazione automobilistica, retroilluminazione di smartphone, display a LED) per ridurre la riflessione della luce e migliorare la coerenza visiva.
• Maschera di saldatura bianca: Dotata di un rivestimento bianco aggiuntivo per una maggiore riflettività, adatta per apparecchi di illuminazione, display a LED e dispositivi estetici medicali.

2.4 Spessore della lamina di rame

• FPC di precisione:
  • Singolo strato: 18μm (0,5oz), 35μm (1oz)
  • Doppio strato: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• FPC standard:
  • Singolo strato: 18μm, 25μm, 35μm (1oz), 50μm
  • Doppio strato: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Larghezza/Spaziatura minima delle linee

3. Prestazioni principali e controllo qualità

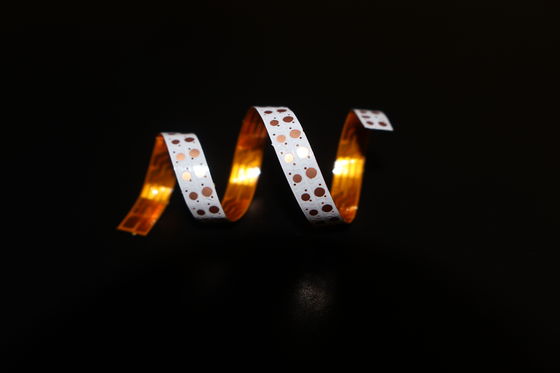

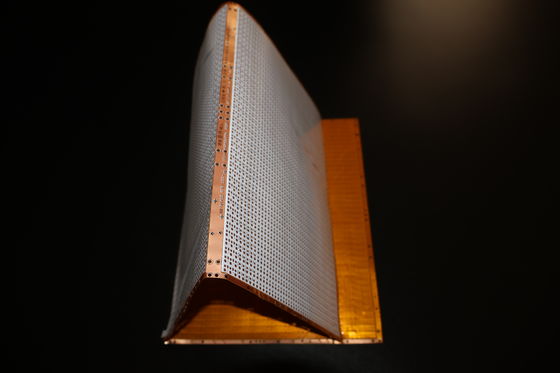

3.1 Flessibilità e resistenza alla flessione

• Un tester di flessione professionale viene utilizzato per valutare ogni lotto di materiali.
• Tutti i materiali subiscono decine di migliaia di cicli di flessione prima della produzione di massa, garantendo la resistenza al cedimento da fatica in scenari applicativi dinamici (ad esempio, illuminazione pieghevole, superfici curve).

3.2 Capacità di produzione

• Area di fabbrica: Circa 20.000 metri quadrati
• Forza lavoro: Oltre 800 dipendenti, tra cui 50 specialisti tecnici senior
• Linee di produzione: Specializzate sia nella prototipazione che nella produzione in serie

4. Processo di servizio di personalizzazione

4.1 Consulenza e supporto tecnico

• Progettazione di soluzioni personalizzate
• Ottimizzazione dei disegni
• Supporto allo sviluppo di nuovi prodotti
• Consulenza tecnica professionale

4.2 Preventivo

• Processi tecnici standardizzati
• Approvvigionamento di materiali di alta qualità
• Gestione efficiente della produzione

4.3 Progettazione e integrazione

• Produzione del substrato
• Progettazione del cablaggio e dello schema del circuito
• Sviluppo dello stampo
• SMT (Surface Mount Technology) e assemblaggio a foro passante
• Fabbricazione della rete metallica
  Tutti i processi sono conformi alle certificazioni internazionali per garantire l'affidabilità.

4.4 Fabbricazione di campioni

5. Certificazioni e note

• Certificazioni: La linea di prodotti detiene molteplici certificazioni di sistema internazionali (dettagli disponibili su richiesta), garantendo la conformità agli standard globali del settore.
• Disclaimer sulle immagini: Tutte le immagini dei prodotti sulla piattaforma ufficiale sono autentiche. Possono verificarsi lievi variazioni di colore dovute all'illuminazione, agli angoli di ripresa o alle differenze di risoluzione del display.
• Aggiornamento continuo: I nostri prodotti FPC subiscono aggiornamenti annuali per allinearsi ai requisiti tecnologici emergenti.
