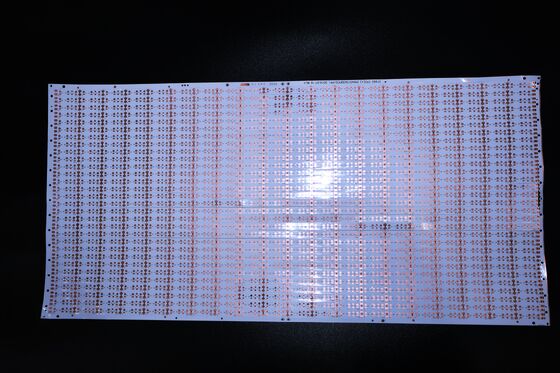

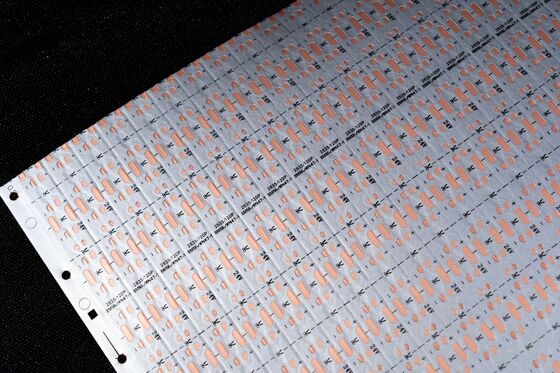

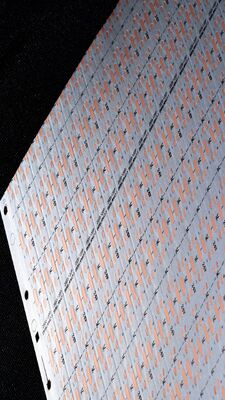

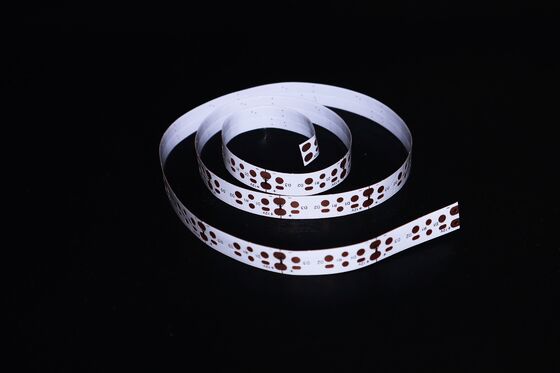

1. Visualizzazione del prodotto di HQ046 LED Light Strip FPC

2Specificità tecniche e gamma di personalizzazione

2.1 Specifiche dimensionali

• FPC di precisione: Dimensione massima: 240×500 mm (limite: 250×500 mm); dimensione minima: senza restrizioni.
• Materiale di rotolamento FPC: larghezza massima: 240 mm; lunghezza massima: 100 metri.

2.2 Configurazione dello strato di circuito

• FPC monolivello: struttura semplice, adatta a circuiti di bassa complessità nei comandi industriali, negli strumenti elettronici e nei sistemi di illuminazione di base.
• FPC a doppio strato: doppi strati di foglio di rame con vias migliorate per percorsi conduttivi, ideali per prodotti ad alta integrazione come dispositivi mobili, pannelli di strumenti automobilistici e strisce luminose LED di fascia media-alta.
• FPC a più strati: personalizzabile per applicazioni di altissima complessità che richiedono cablaggi densi e trasmissione multi-segnale.

2.3 Colore e applicazione della maschera di saldatura

• Maschera di saldatura gialla: Opzione universale per la maggior parte dei prodotti (ad esempio, gruppi generali di cavi) a causa del suo costo-efficacia e compatibilità.
• Maschera di soldato nero: Preferito per applicazioni di fascia alta o che assorbono la luce (ad esempio, illuminazione automobilistica, retroilluminazione per smartphone, display LED) per ridurre il riflesso della luce e migliorare la consistenza visiva.
• Maschera di saldatura bianca: dotato di un rivestimento bianco aggiuntivo per una maggiore riflettività, adatto a apparecchi di illuminazione, display a LED e dispositivi estetici medici.

2.4 Spessore del foglio di rame

• FPC di precisione:
  • mono strato: 18 μm (0,5 oz), 35 μm (1 oz)
  • Doppio strato: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• FPC standard:
  • mono strato: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Doppio strato: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Larghezza minima della linea/distanza tra le linee

3- Controllo delle prestazioni e della qualità

3.1 Flessibilità e resistenza alla piegatura

• Per valutare ciascun lotto di materiali viene utilizzato un tester di flessione professionale.
• Tutti i materiali sono sottopostidecine di migliaia di cicli di piegaturaprima della produzione in serie, assicurando la resistenza ai guasti da stanchezza in scenari di applicazione dinamici (ad esempio illuminazione pieghevole, superfici curve).

3.2 Capacità di produzione

• Superficie della fabbrica: circa 20.000 metri quadrati
• Forza di lavoro: oltre 800 dipendenti, tra cui 50 esperti tecnici senior
• Linee di produzione: specializzate sia nella spedizione di campioni che nella produzione di lotti

4. Servizio di personalizzazione

4.1 Consulenza e supporto tecnico

• Progettazione di soluzioni personalizzate
• Ottimizzazione del disegno
• Sostegno allo sviluppo di nuovi prodotti
• Consulenza tecnica professionale

4.2 Citazione

• Processi tecnici standardizzati
• Fornitura di materiali di alta qualità
• Gestione efficiente della produzione

4.3 Progettazione e integrazione

• Produzione di substrati
• Cablaggio dei circuiti e progettazione schematica
• Sviluppo della muffa
• SMT (surface mount technology) e montaggio attraverso buchi
• Fabbricazione di maglie di acciaio
  Tutti i processi sono conformi alle certificazioni internazionali per garantire l'affidabilità.

4.4 Fabbricazione dei campioni

5. Certificazioni e note

• Certificazioni: La linea di prodotti è in possesso di più certificazioni internazionali (dettagli disponibili su richiesta), garantendo la conformità alle norme industriali globali.
• Disclaimer per le immagini: Tutte le immagini dei prodotti presenti sulla piattaforma ufficiale sono autentiche. Possono verificarsi piccole variazioni di colore a causa di differenze di illuminazione, angolazioni di ripresa o risoluzione del display.
• Miglioramento continuo: I nostri prodotti FPC sono sottoposti a aggiornamenti e aggiornamenti annuali per allinearsi alle esigenze tecnologiche emergenti.
