Assemblaggio di circuiti stampati flessibili - Vendita diretta in fabbrica di PCB a doppio strato

Descrizione del prodotto

Modello: HQ00536

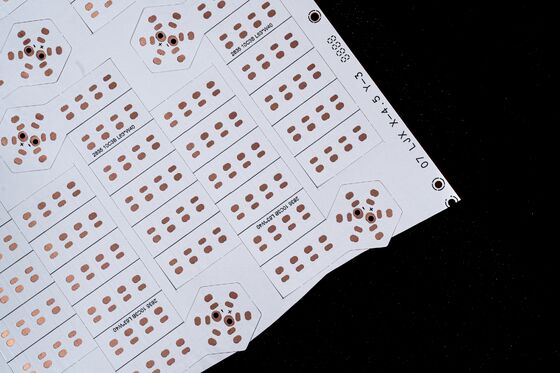

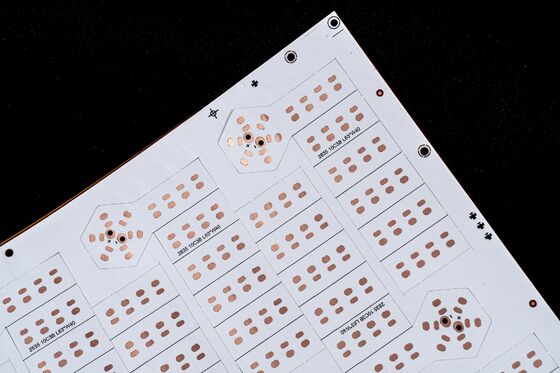

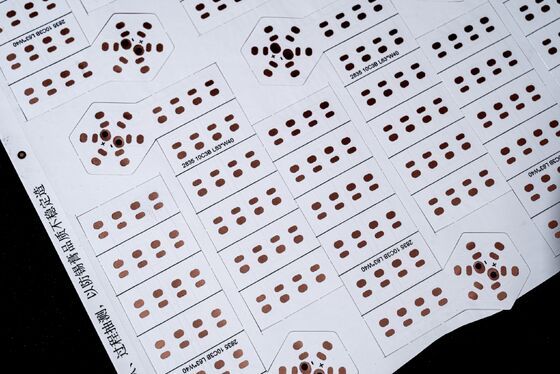

Nome: Striscia luminosa LED FPC

Caratteristiche:

• Scheda a circuito a doppio strato
• Pellicola nera su entrambi i lati
• Stampa di testo nero
• Trattamento superficiale OSP (Organic Solderability Preserving) anti-ossidazione

Specifiche del prodotto

1. Opzioni di personalizzazione:
   In qualità di produttore professionale di PCB flessibili e FPC, personalizziamo i nostri prodotti per soddisfare le specifiche esigenze dei clienti:

   • FPC per strisce luminose a LED
   • FPC di precisione
   • FPC per strisce LED colorate
   • Schede FPC a lato singolo, doppio lato o multistrato

2. Proprietà meccaniche:

   • Eccellente flessibilità e durata per applicazioni di piegatura
   • Gli standard di test di fabbrica includono decine di migliaia di cicli di piegatura per garantire l'affidabilità

Parametri di progettazione FPC

1. Specifiche dimensionali:

• FPC di precisione: Dimensione massima: 240 mm x 500 mm (fino a 250 mm x 500 mm)
• Dimensione minima: Nessuna restrizione
• Scheda in materiale a rotolo: Larghezza massima: 240 mm; lunghezza massima: 100 metri

2. Configurazione degli strati della scheda:

• Le schede a strato singolo sono adatte per applicazioni circuitali semplici (ad esempio, controllo industriale, strumenti elettronici).
• Le schede a doppia faccia presentano due strati di lamina di rame con vias, che consentono percorsi conduttivi complessi. Comunemente utilizzate in dispositivi mobili ed elettronica automobilistica.

3. Opzioni di colore della maschera di saldatura:

• Colori disponibili: Giallo, Nero o Bianco
  • Pellicola gialla: Ideale per applicazioni generiche (ad esempio, cavi).
  • Pellicola nera: Adatta per prodotti di fascia alta o sensibili alla luce (ad esempio, auto, telefoni cellulari, display a LED).
  • Pellicola bianca: Include uno strato di rivestimento bianco aggiuntivo, ideale per applicazioni riflettenti (ad esempio, apparecchi di illuminazione, apparecchiature mediche美容).

4. Opzioni di spessore della lamina di rame:

• FPC di precisione: Opzioni a strato singolo: 18µm (0,5 once), 35µm (1 oncia)
  Opzioni a doppio strato: 12µm (0,33 once), 18µm (0,5 once) o 35µm (1 oncia)
• FPC standard: Opzioni a strato singolo: 18µm/25µm/35µm (1 oncia)/50µm
  Opzioni a doppio strato: 18-25µm, 25-25µm o 35µm

5. Dimensioni delle tracce e degli spazi:

• Larghezza minima della traccia: 4mil
• Spaziatura minima: 4mil

Specifiche tecniche del design FPC

Parametri del circuito:

• Tensione di esercizio massima: 100 V CC/CA
• Resistenza di isolamento: ≥5MΩ
• Resistenza dielettrica: 30kV/mm

Proprietà dei materiali:

• Materiale di base: pellicola di poliimmide flessibile ad alte prestazioni
• Strato adesivo: adesivo acrilico durevole e resistente al calore
• Finitura superficiale: trattamento OSP per una migliore saldabilità

Flusso di servizio

1. Consultazione del progetto:

   • Discussioni iniziali per comprendere i requisiti e fornire soluzioni su misura.

2. Progettazione e prototipazione:

   • Servizi di progettazione personalizzati disponibili su richiesta.

3. Produzione:

   • Produzione di massa con rigorosi standard di controllo qualità.

4. Test:

   • Test completi, comprese valutazioni elettriche, meccaniche e ambientali.

5. Consegna:

   • Opzioni di spedizione in tutto il mondo disponibili.

Capacità di fabbrica

• Strutture di produzione all'avanguardia
• Apparecchiature di test avanzate (ad esempio, tester di flessione, analizzatori di resistenza di isolamento)
• Sistema di gestione della qualità certificato ISO
• Capacità di prototipazione rapida

Certificati e onorificenze

Note

1. Tutti i prodotti sono conformi alla direttiva RoHS e soddisfano gli standard di sicurezza internazionali.
2. Per ordini personalizzati, si prega di fornire specifiche tecniche dettagliate (file PDF o Gerber preferiti).
3. Contattaci per sconti sul volume o soluzioni di imballaggio personalizzate.
