FPC a LED
Created with Pixso. LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel

Marchio: HONGQI
Numero di modello: HQ050
MOQ: 2000pcs
prezzo: Negoziabile
Tempo di consegna: negotiable
Condizioni di pagamento: L/C,D/A,T/T
Informazioni dettagliate
Place of Origin:
GuangDong,China
Certificazione:
UL E477885 IATF16949 GB/T
Packaging Details:
Packed with strong Paper cases
Supply Ability:
200000 Pieces per month
Descrizione del prodotto

Come progettare una scheda FPC ?

Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire schede a circuito flessibile FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce luminose LED SMD, strisce LED COB, progettazione di schede FPC, schermo LED flessibile, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede di circuiti, strumenti di bellezza per maschere facciali domestiche e schede di circuiti per dispositivi per la crescita dei capelli e così via.

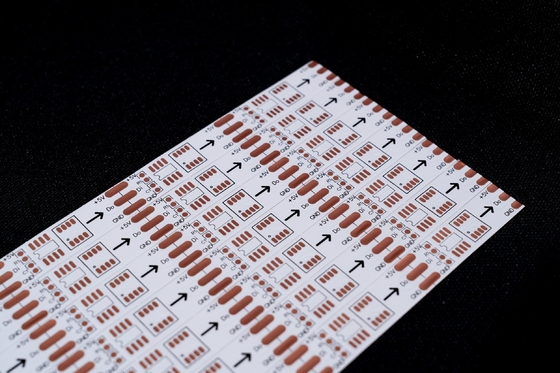

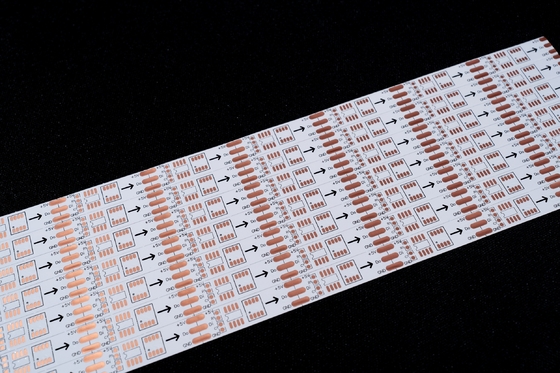

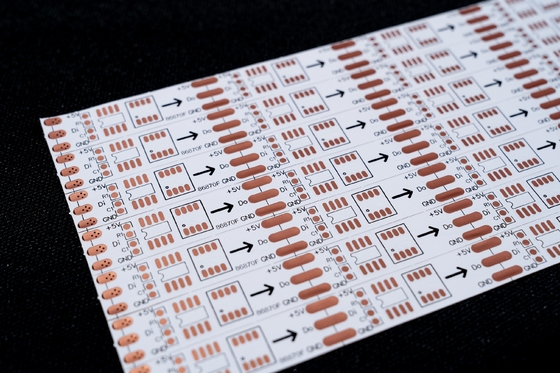

Descrizione FPC :

Modello FPC:HQ050
Nome FPC: SCHEDA STRISCIA LED 5050RGB

Caratteristiche FPC: Scheda a doppio strato, rivestimento a film bifacciale, lavagna, testo nero, antiossidante OSP


LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 0

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 1


LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 2

I. Principali parametri tecnici​
(1) Parametri dimensionali​
La dimensione massima dell'FPC di precisione è di 240 mm × 500 mm (con un limite di 250 mm × 500 mm), e non ci sono restrizioni sulla dimensione minima. Per le schede in materiale a rotolo, la larghezza massima è di 240 mm e la lunghezza massima può raggiungere i 100 metri. Questo intervallo di dimensioni può soddisfare le esigenze di produzione di vari prodotti FPC, comprese le schede a strisce LED FPC. Poiché le schede a strisce LED FPC devono adattarsi a diversi scenari di installazione, hanno requisiti elevati per la flessibilità delle dimensioni, e le caratteristiche dimensionali dell'FPC di precisione lo rendono adatto a questo scopo.​
(2) Numero di strati della scheda​
Scheda a strato singolo: ha una struttura semplice con un solo strato di lamina di rame e un singolo percorso conduttivo. È applicabile a campi con circuiti relativamente semplici come il controllo industriale e gli strumenti elettronici. In alcune semplici schede a strisce LED FPC, se la progettazione del circuito è semplice, la scheda a strato singolo può anche soddisfare i requisiti conduttivi di base.​
Scheda a doppio strato: rispetto all'FPC a strato singolo, la scheda a doppio strato contiene due strati di lamina di rame. Forma percorsi conduttivi complessi aggiungendo vias, con una maggiore integrazione del circuito. È ampiamente utilizzata in prodotti come telefoni cellulari e strumenti automobilistici, ed è anche una struttura comune per le schede a strisce LED FPC. Poiché le schede a strisce LED FPC devono integrare più componenti LED e circuiti di controllo, le schede a doppio strato possono realizzare in modo più efficiente la connessione del circuito e la trasmissione del segnale.​
(3) Colore della maschera di saldatura​
I colori della maschera di saldatura dell'FPC includono principalmente giallo, nero e bianco, ciascuno adatto a diversi scenari:​
Maschera di saldatura gialla: è applicabile alla maggior parte dei prodotti FPC, come vari prodotti via cavo. Con una forte versatilità, è ampiamente utilizzata in FPC convenzionali e in alcune semplici schede a strisce LED FPC.​
Maschera di saldatura nera: viene spesso utilizzata in prodotti FPC di fascia alta o in quelli che richiedono l'assorbimento della luce, come l'elettronica automobilistica, i componenti dei telefoni cellulari e le schede a strisce LED FPC. Negli scenari di visualizzazione delle schede a strisce LED FPC, la maschera di saldatura nera può ridurre le interferenze di riflessione della luce e migliorare l'effetto di visualizzazione.​
Maschera di saldatura bianca: ha un rivestimento bianco aggiuntivo rispetto a quello giallo, con buone prestazioni di riflessione della luce. È adatta per prodotti FPC che necessitano di riflessione della luce, come apparecchi di illuminazione, display a LED e prodotti medico-estetici. Nelle schede a strisce LED FPC, se è necessario migliorare il tasso di utilizzo della luce LED, la maschera di saldatura bianca è una scelta ideale.​
(4) Spessore della lamina di rame​
La selezione dello spessore della lamina di rame per diversi tipi di FPC è la seguente:​
FPC di precisione: per schede a strato singolo, sono opzionali 18μm (0,5oz) e 35μm (1oz); per schede a doppio strato, sono disponibili 12μm (0,33oz), 18μm (0,5oz) e 35μm (1oz).​
FPC ordinario: per schede a strato singolo, è possibile selezionare 18μm, 25μm, 35μm (1oz) e 50μm; per schede a doppio strato, sono opzionali 18 - 25μm, 25 - 25μm, 35 - 35μm e 35 - 70μm.​
Le schede a strisce LED FPC spesso scelgono una lamina di rame da 18μm o 35μm per bilanciare la conduttività e la flessibilità. La lamina di rame da 18μm è adatta per le schede a strisce LED FPC con elevati requisiti di flessibilità, mentre la lamina di rame da 35μm ha più vantaggi negli scenari ad alta corrente.​
(5) Specifiche dello spessore della lamina di rame​
FPC di precisione: le schede a strato singolo possono scegliere 18μm (0,5oz) e 35μm (1oz); le schede a doppio strato possono selezionare 12μm (0,33oz), 18μm (0,5oz) e 35μm (1oz).​
FPC ordinario: le schede a strato singolo hanno opzioni di 18μm, 25μm, 35μm (1oz) e 50μm; le schede a doppio strato possono essere 18 - 25μm, 25 - 25μm, 35 - 35μm e 35 - 70μm.​
La selezione dello spessore della lamina di rame per le schede a strisce LED FPC dovrebbe considerare il carico di corrente e i requisiti di flessibilità. Per le schede a strisce LED FPC a bassa potenza, la lamina di rame da 18μm può soddisfare le esigenze; per quelle ad alta potenza, la lamina di rame da 35μm e superiore può garantire meglio la stabilità conduttiva.​
(6) Larghezza/Spaziatura minima della linea​
Più piccola è la larghezza e la spaziatura della linea, maggiore è la difficoltà nella produzione di FPC e maggiore è il tasso di difetti. Si consiglia generalmente che la larghezza/spaziatura minima della linea non sia inferiore a 3mil. Questo parametro è particolarmente critico per le schede a strisce LED FPC. Il controllo preciso della larghezza e della spaziatura delle linee nelle schede a strisce LED FPC influisce direttamente sulle loro prestazioni conduttive e sulla durata a causa dei loro circuiti densi.​
II. Processo di servizio​
(1) Servizi di consulenza​
Con 16 anni di esperienza nella progettazione, ricerca e sviluppo e produzione di FPC e schede a strisce LED FPC, possiamo fornire ai clienti soluzioni personalizzate, tra cui l'ottimizzazione dei disegni di progettazione, la guida allo sviluppo di nuovi prodotti e il supporto tecnico pertinente, aiutando i clienti a risolvere i problemi tecnici nell'applicazione di FPC e schede a strisce LED FPC.​
(2) Servizi di preventivo​
Forniamo preventivi per campioni o ordini all'ingrosso di FPC e schede a strisce LED FPC con tecnologie e materiali simili. Basandoci su tecnologie avanzate e sulla selezione ottimizzata dei materiali, otteniamo vantaggi di prezzo e riduciamo notevolmente i costi per i clienti.​
(3) Forza professionale​
L'azienda è dotata di attrezzature e tecnologie di produzione avanzate provenienti da Germania, Giappone, Taiwan, Cina e altre regioni, realizzando una produzione professionale e su larga scala di FPC e schede a strisce LED FPC. La fabbrica si estende su una superficie di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 pilastri tecnici senior, fornendo una garanzia per la produzione di alta qualità di FPC e schede a strisce LED FPC.​
(4) Servizi di progettazione​
Possiamo fornire ai clienti soluzioni complete per FPC e schede a strisce LED FPC. Superando una serie di certificazioni di sistema internazionali, copriamo servizi completi come la produzione di substrati, la progettazione del cablaggio, la progettazione dei principi, lo sviluppo di stampi, il patch, l'inserimento e la produzione di retine di acciaio. Con 16 anni di accumulo tecnico professionale, garantiamo un supporto di progettazione affidabile per FPC e schede a strisce LED FPC.​
(5) Servizi di prototipazione​
Siamo specializzati nei servizi di prototipazione e personalizzazione di FPC e schede a strisce LED FPC, dotati di una linea di produzione accelerata. Ad esempio, i prototipi di schede a doppio strato FPC (incluse le schede a doppio strato a strisce LED FPC) possono essere completati entro 5-7 giorni.​
Nota: tutte le immagini su questo sito Web sono state scattate in loco. A causa delle differenze di luce, angolo di ripresa e risoluzione del display, potrebbero esserci differenze di colore visive. In qualità di produttore professionale di circuiti stampati con 16 anni di storia in Cina, GongDong HongQi aggiorna e migliora i prodotti come FPC e schede a strisce LED FPC ogni anno, concentrandosi su vari servizi di prototipazione e personalizzazione FPC. Se hai bisogno di FPC o schede a strisce LED FPC, puoi informarci dei requisiti specifici e forniremo soluzioni professionali e servizi completi, tra cui la produzione di substrati e la progettazione del cablaggio. Benvenuti a consultare online o a contattarci via e-mail e il nostro team di vendita professionale ti fornirà servizi personalizzati.​

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 3

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 4

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 5

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 6

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 7

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 8

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 9

Certificati e onorificenze

LED FPC: Striscia luminosa LED flessibile FPC 5050RGBW 60LED 12mm con controllo intelligente per decorazione soffitto hotel 10
