FPC a doppio strato ad alta precisione adatto per elettronica di consumo 3C che fornisce prestazioni elettriche stabili e connettività del circuito

FPC a doppio strato ad alta precisione adatto per elettronica di consumo 3C che fornisce prestazioni elettriche stabili e connettività del circuito

Marchio:	HQ
Numero di modello:	HQ001
MOQ:	500pcs
prezzo:	Negoziabile
Tempo di consegna:	negotiable
Condizioni di pagamento:	L/C,D/A,T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

GuangDong,China

Certificazione:

UL E477885 IATF16949 GB/T13485

Maschera per saldatura:

verde

Materiale:

Poliimmide

Finitura superficiale:

Resina isolante:

Resina poliimmidica (PI)

Spessore dell'isolamento:

tavola convenzionale

Trattamento superficiale:

Oro ad immersione

Spessore:

0,1 mm

Strato:

Materiale isolante:

resina organica

Altro servizio:

supportare servizi personalizzati

Colore maschera di saldatura:

verde

minimo Larghezza/Spaziatura linea:

0,1 mm/0,1 mm

Temperatura operativa:

Da -40°C a 85°C

minimo Dimensione del foro:

0,2 mm

Silkscreen Color:

Bianco

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Evidenziare:

double layer FPC smoking board

electronic cigarette FPC design

3C consumer electronics FPC

Descrizione del prodotto

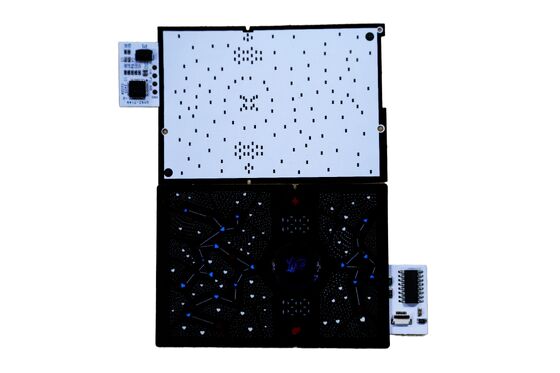

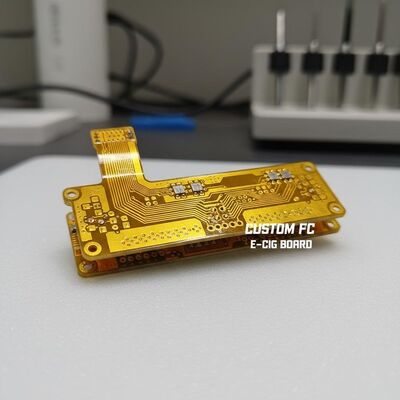

Scheda Sigaretta Elettronica - HQ001

In qualità di produttori professionali di circuiti stampati flessibili, siamo specializzati nella progettazione e produzione di FPC per l'elettronica di consumo 3C, comprese le applicazioni per sigarette elettroniche.

Specifiche del Prodotto

Modello: HQ001

Nome Prodotto: Scheda Sigaretta Elettronica

Caratteristiche: Pellicola bifacciale in bianco e nero, testo bianco, scheda monostrato con antiossidante OSP

Specifiche: Produzione personalizzata disponibile con servizio di realizzazione campioni

Parametri Tecnici di Progettazione FPC

Dimensioni

FPC di Precisione: Dimensione massima 240*500mm (limite 250*500mm), nessun limite di dimensione minima. Scheda in rotolo: larghezza massima 240mm, lunghezza massima 100 metri.

Strati della Scheda

Scheda monostrato: Struttura semplice, ideale per il controllo industriale, strumenti elettronici e altre applicazioni con circuiti relativamente semplici
Scheda bifacciale: Presenta due strati di foglio di rame con vias e percorsi conduttivi aumentati, comunemente utilizzati in telefoni cellulari, strumenti automobilistici e altri prodotti avanzati

Colori della Maschera di Saldatura

Nero: Comunemente utilizzato in prodotti di fascia alta o che assorbono la luce come applicazioni automobilistiche, telefoni cellulari e display a LED
Bianco: Presenta un rivestimento bianco aggiuntivo per requisiti di riflessione, utilizzato in apparecchi di illuminazione, display a LED e prodotti di bellezza medicale
Giallo: Adatto per la maggior parte dei prodotti, comprese varie applicazioni di cavi

Spessore del Foglio di Rame

Tipo di Scheda	Opzioni di Spessore Disponibili
Pannello Singolo FPC di Precisione	18μm (0.5oz), 35μm (1oz)
Scheda Bifacciale FPC di Precisione	12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
Pannello Singolo FPC Ordinario	18μm, 25μm, 35μm (1oz), 50μm
Scheda Bifacciale FPC Ordinaria	18-25μm, 25-25μm, 35-35μm, 35-70μm

Larghezza Minima Linea/Spaziatura Linea

Generalmente consigliato un minimo di 3mil, poiché dimensioni inferiori aumentano la difficoltà e i tassi di difetto.

Processo di Servizio Professionale

Consulenza

16 anni di esperienza focalizzata nella progettazione, R&S e produzione di circuiti stampati flessibili FPC. Forniamo soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e supporto tecnico.

Preventivo

Prezzi competitivi per campioni o produzione in serie utilizzando la stessa tecnologia e gli stessi materiali. Processi di produzione avanzati offrono significativi risparmi sui costi.

Produzione Professionale

Attrezzature avanzate da Germania, Giappone e regioni di Taiwan. Produzione professionale su larga scala con stabilimento di 20.000 metri quadrati, oltre 800 dipendenti e 50 tecnici senior.

Servizi di Progettazione

Soluzioni complete che includono produzione di substrati, cablaggio, progettazione di principio, creazione di stampi, SMT, componenti through-hole e apertura stencil. 16 anni di competenza tecnica garantiscono qualità e affidabilità.

Realizzazione Campioni

Servizi specializzati di realizzazione campioni FPC e personalizzazione con linee di produzione accelerate. Campioni bifacciali di circuiti stampati flessibili completati entro 5-7 giorni.

Certificati e Onorificenze

Informazioni Importanti

Tutte le foto dei prodotti sono autentiche. Potrebbero verificarsi lievi variazioni di colore a causa delle condizioni di illuminazione, degli angoli di ripresa e delle differenze nella risoluzione del display. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di esperienza in Cina. I nostri prodotti sono soggetti a continui aggiornamenti e miglioramenti annuali. Siamo specializzati in tutti i tipi di servizi di realizzazione campioni FPC e personalizzazione. Contattateci con le vostre esigenze per soluzioni professionali che includono produzione di substrati, cablaggio, progettazione di principio, creazione di stampi, SMT e servizi completi one-stop.

Vi preghiamo di contattarci online o via email per un servizio personalizzato dal nostro team di vendita professionale.
