FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura

Name: FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ048-1
Availability: InStock

Marchio:	HONGQI
Numero di modello:	HQ048-1
MOQ:	500 pezzi
prezzo:	Negoziabile
Tempo di consegna:	Negoziabile
Condizioni di pagamento:	L/C, D/A, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

CE,CCC

Materiale isolante:

resina organica

Imballaggi particolari:

Confezionato con custodie di carta forti

Capacità di alimentazione:

100000 pezzi al mese

Evidenziare:

Fabbricazione a partire da prodotti di produzione elettronica

HDI circuito stampato doppio strato

HDI PCB trasparenti e flessibili

Descrizione del prodotto

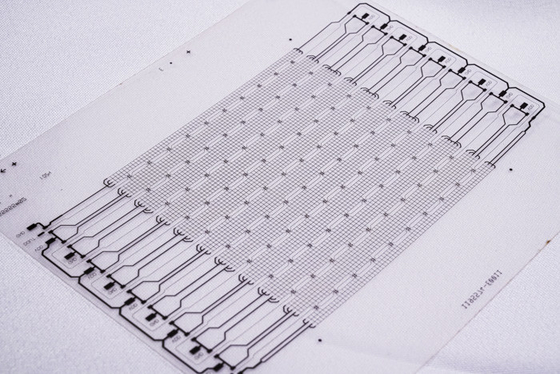

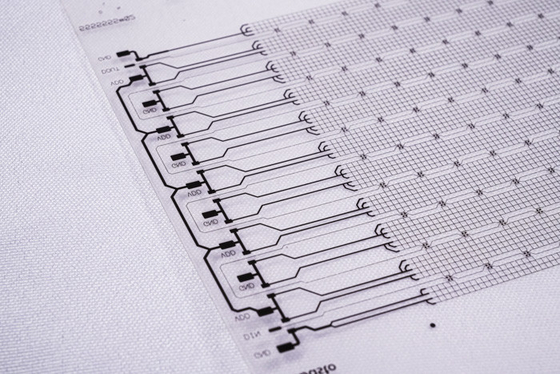

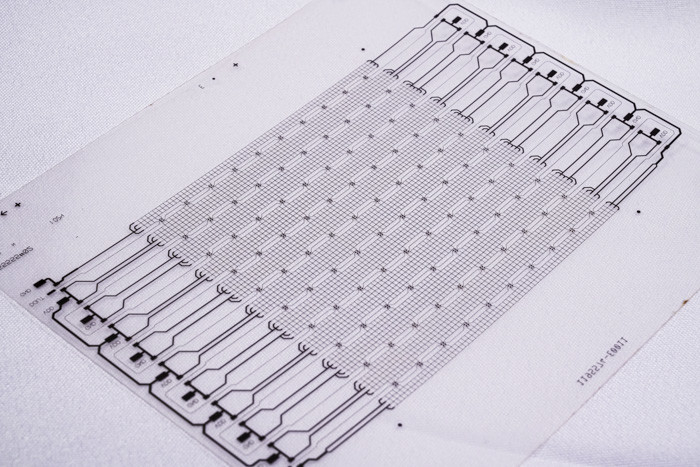

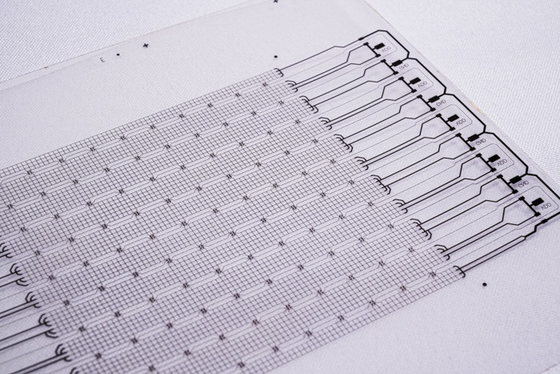

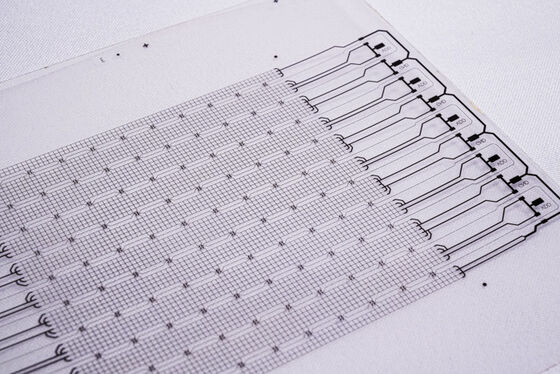

PCB flessibile con display a LED trasparente a doppio strato per circuito stampato elettronico

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 0

Descrizione del prodotto:

Modello del prodotto:HQ048

Nome del prodotto:Schermo LED flessibile FPC

Caratteristiche del prodotto: Circuito stampato a doppio strato, pellicola nera fronte-retro, testo bianco, superficie antiossidante OSP

Specifiche del prodotto:

1.Siamo il produttore flessibile di PCB e FPC, in base alle vostre esigenze per personalizzare diversi spessori di materiale e requisiti di processo Striscia luminosa a LED FPC, FPC di precisione, Striscia LED colorata FPC e altri circuiti stampati flessibili a LED con singolo, doppio lato e multistrato.

2.Buona flessibilità e resistenza alla flessione

La fabbrica dispone di tester di piegatura professionali, ogni lotto di materiali viene sottoposto a decine di migliaia di test di piegatura prima della produzione di massa per garantire la qualità del prodotto.

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 1

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 4

Parametri di progettazione dell'FPC

Principali parametri tecnici:

1. Informazioni sulle dimensioni:

FPC di precisione: la dimensione massima è 240X500 mm (limite 250X500 mm) e non esiste alcun limite alla dimensione minima. Tavola materiale in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sul tabellone

La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, vie maggiorate e percorsi conduttivi formati. Sono generalmente utilizzati nei telefoni cellulari, negli strumenti automobilistici e in altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura di FPC sono giallo, nero e bianco. Suggerire di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla e viene spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore della lamina di rame

Le opzioni a pannello singolo FPC di precisione includono 18um (0,5oz) e 35um (1oz);
La scheda a doppio strato FPC di precisione può essere selezionata tra 12um (0,33 once), 18um (0,5 once) e 35um (1 oncia).
Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
I normali pannelli FPC a doppio strato possono essere selezionati da 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza/interlinea minima della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti e generalmente si consiglia di utilizzare almeno 3mil.

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 5

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 6

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 7

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 8

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 9

Processo di servizio

1.Consulenza
16 anni si concentrano sulla progettazione di circuiti stampati flessibili FPC e sulla produzione di ricerca e sviluppo, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.
2.Offerta
Preventivo campione o lotto dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni sui prezzi, consentendo ai clienti di risparmiare sui costi.
3.Professione
La nostra azienda ha Germania, Giappone, Taiwan e altre regioni con attrezzature avanzate e tecnologia di produzione, produzione professionale, scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 personale tecnico senior.
4.Progettazione
Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principio, stampo, patch, plug-in e servizio one-stop di rete in acciaio aperta, 16 anni di precipitazioni a livello professionale e tecnico, degno della vostra scelta e fiducia.
5. Realizzazione del campione
Siamo specializzati nella creazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione rapida, come ad esempio: i campioni di circuiti stampati flessibili a doppio pannello possono essere completati entro 5-7 giorni.

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 10

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 11

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 12

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 13

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 15

Certificati e riconoscimenti

FPC a doppio strato con livello di protezione antincendio V0 e design resistente alla piegatura 16

Notare che:

Tutte le foto su questo sito sono reali. A causa dei cambiamenti nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine visualizzata potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore di circuiti stampati professionale con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e aggiornati ogni anno e siamo specializzati in tutti i tipi di servizi di creazione e personalizzazione di campioni FPC. Se sei interessato ai nostri prodotti, comunicaci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principio, stampo, patch, plug-in e altri servizi one-stop.

contattaci online o inviaci un'e-mail e ti forniremo un servizio individuale dal nostro team di vendita professionale. Grazie per il tuo tempo.
