Assemblea principale del circuito stampato della lampada FPC per i servizi personalizzati di supporto principale

Descrizione del prodotto:
Modello prodotto:HQ037

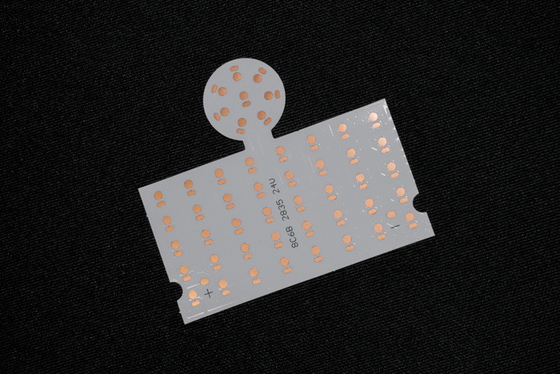

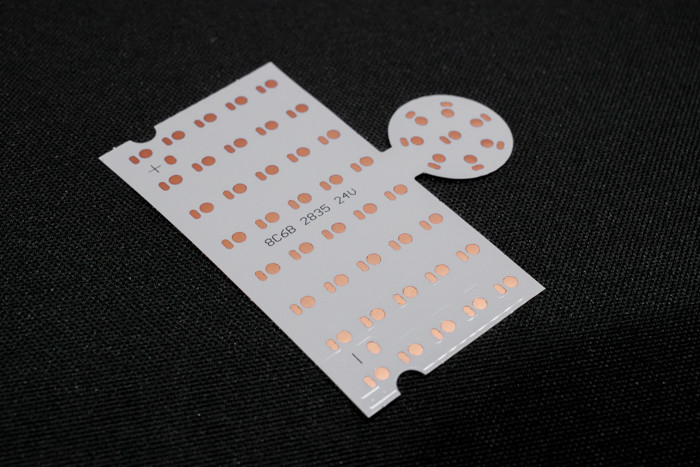

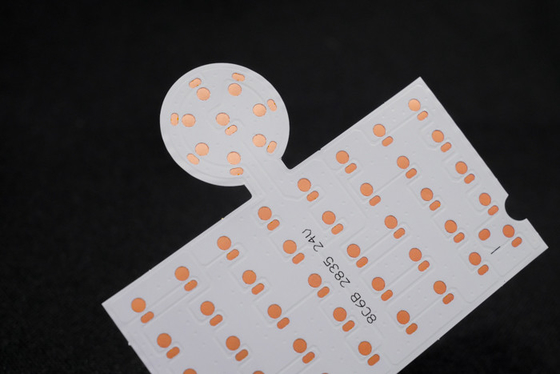

Nome del prodotto: lampada a led FPC
Caratteristiche del prodotto: circuito stampato a doppio strato, pellicola bianca fronte-retro, testo bianco, antiossidante OSP

Specifiche del prodotto:
1.Siamo il produttore flessibile di PCB e FPC, in base alle vostre esigenze per personalizzare diversi spessori di materiale e requisiti di processo Striscia luminosa a LED FPC, FPC di precisione, Striscia LED colorata FPC e altri circuiti stampati flessibili a LED con singolo, doppio lato e multistrato.
2.Buona flessibilità e resistenza alla flessione
La fabbrica dispone di un tester di flessione professionale, che esegue ogni lotto di materiali
Decine di migliaia di test di flessione prima della produzione in serie per garantire la qualità del prodotto.

Parametri di progettazione dell'FPC

Principali parametri tecnici:

1. Informazioni sulle dimensioni:
   FPC di precisione: la dimensione massima è 240X500 mm (limite 250X500 mm) e non esiste alcun limite alla dimensione minima. Tavola materiale in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sul tabellone

   • La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
   • Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, vie maggiorate e percorsi conduttivi formati. Sono generalmente utilizzati nei telefoni cellulari, negli strumenti automobilistici e in altri prodotti.

3. Colore della maschera di saldatura

   • I colori della maschera di saldatura di FPC sono giallo, nero e bianco. Suggerire di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla e viene spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore della lamina di rame

   • Le opzioni a pannello singolo FPC di precisione includono 18um (0,5oz) e 35um (1oz);
   • La scheda a doppio strato FPC di precisione può essere selezionata tra 12um (0,33 once), 18um (0,5 once) e 35um (1 oncia).
   • Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
   • I normali pannelli FPC a doppio strato possono essere selezionati da 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza/interlinea minima della linea
   In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti e generalmente si consiglia di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza
   16 anni si concentrano sulla progettazione di circuiti stampati flessibili FPC e sulla produzione di ricerca e sviluppo, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta
   Preventivo campione o lotto dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni sui prezzi, consentendo ai clienti di risparmiare sui costi.

3. Professione
   La nostra azienda ha Germania, Giappone, Taiwan e altre regioni con attrezzature avanzate e tecnologia di produzione, produzione professionale, scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 personale tecnico senior.

4. Progetto
   Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principio, stampo, patch, plug-in e servizio one-stop di rete in acciaio aperta, 16 anni di precipitazioni a livello professionale e tecnico, degno della vostra scelta e fiducia.

5. Realizzazione di campioni
   Siamo specializzati nella creazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione rapida, come ad esempio: i campioni di circuiti stampati flessibili a doppio pannello possono essere completati entro 5-7 giorni.

Certificati e riconoscimenti

Notare che:
Tutte le foto su questo sito sono reali. A causa dei cambiamenti nell'illuminazione e nella risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore di circuiti stampati professionale con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e aggiornati ogni anno e siamo specializzati in tutti i tipi di servizi di creazione e personalizzazione di campioni FPC. Se sei interessato ai nostri prodotti, comunicaci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principio, stampo, patch, plug-in e altri servizi one-stop.
contattaci online o inviaci un'e-mail e ti forniremo un servizio individuale dal nostro team di vendita professionale. Grazie per il tuo tempo.
