Striscia LED FPC personalizzabile a doppio strato con livello di protezione antincendio V0 per circuito stampato flessibile

Name: Striscia LED FPC personalizzabile a doppio strato con livello di protezione antincendio V0 per circuito stampato flessibile
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ035
Availability: InStock

Marchio:	HONGQI
Numero di modello:	HQ035
MOQ:	500 pezzi
prezzo:	Negoziabile
Tempo di consegna:	Negoziabile
Condizioni di pagamento:	L/C, D/A, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

UL E477885 IATF16949 GB/T13485

Materiale isolante:

resina organica

Imballaggi particolari:

Confezionato con custodie di carta forti

Capacità di alimentazione:

100000 pezzi al mese

Evidenziare:

Tavola di circuito flessibile a LED bianca

Tavola di circuito stampato FPC a doppio strato

FPC a strisce luminosa a LED personalizzabile

Descrizione del prodotto

Come progettare una scheda PCB?

Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti stampati flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce luminose a LED SMD, strisce luminose a LED COB, progettazione di schede PCB, schermi a display a LED flessibili, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede a circuito stampato e così via.

Assemblaggio di circuiti stampati a doppio strato personalizzabile FPC per strisce luminose a LED

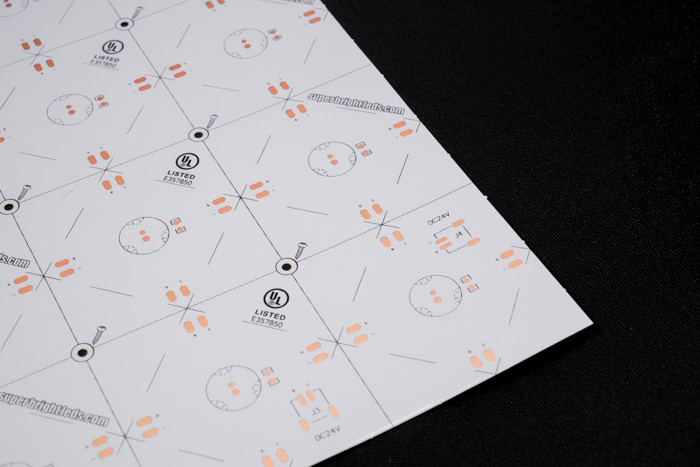

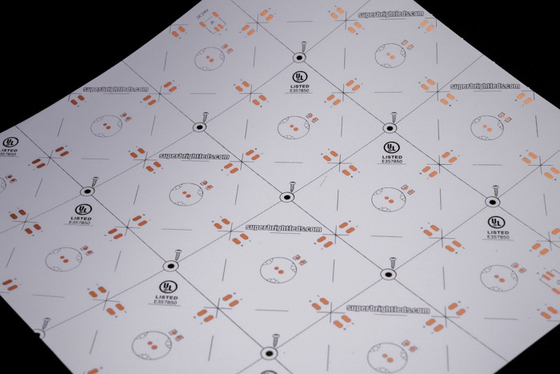

Striscia LED FPC personalizzabile a doppio strato con livello di protezione antincendio V0 per circuito stampato flessibile 0

Descrizione del prodotto:

Modello prodotto: HQ035
Nome prodotto: Scheda per pannelli luminosi
Caratteristiche del prodotto: Circuito a doppio strato, pellicola bianca su entrambi i lati, testo nero, superficie OSP antiossidante

Specifiche del prodotto:
1. Siamo produttori di PCB flessibili e FPC, in grado di personalizzare schede per pannelli luminosi, FPC per strisce luminose a LED, FPC di precisione, FPC colorati per strisce luminose a LED e altri circuiti stampati flessibili a LED con strato singolo, doppio strato e multistrato, in base alle vostre esigenze.
2. Buona flessibilità e resistenza alla piegatura
La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali viene sottoposto a
decine di migliaia di test di piegatura prima della produzione di massa per garantire la qualità del prodotto.

Parametri di progettazione FPC

Parametri tecnici principali:

1. Informazioni sulle dimensioni:
FPC di precisione: La dimensione massima è 240X500 mm (limite 250X500 mm) e non vi è alcun limite alla dimensione minima. Scheda in rotolo: larghezza massima 240 mm, lunghezza massima 100 metri.

2. Numero di strati sulla scheda

La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
Rispetto agli FPC a singolo strato, le schede a doppio strato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura
I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo. La pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medicale, ecc.

4. Spessore del foglio di rame

Le opzioni per pannello singolo FPC di precisione includono 18 um (0,5 oz) e 35 um (1 oz);
La scheda a doppio strato FPC di precisione può essere scelta tra 12 um (0,33 oz), 18 um (0,5 oz) e 35 um (1 oz).
Il pannello singolo FPC ordinario può scegliere 18 um/25 um/35 um (1 oz)/50 um;
Le schede a doppio strato FPC ordinarie possono essere scelte tra 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Larghezza minima della linea/spaziatura della linea
In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3 mil.

Processo di servizio

1. Consulenza
16 anni di focalizzazione sulla progettazione e produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.
2. Offerta
Preventivo di campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi scontati, per far risparmiare notevolmente i costi ai clienti.
3. Professionalità
La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 addetti tecnici senior.
4. Progettazione
Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, un servizio completo. 16 anni di accumulo di livello professionale e tecnico, degno della vostra scelta e fiducia.
5. Realizzazione campioni
Siamo specializzati nei servizi di realizzazione e personalizzazione di campioni FPC. L'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio strato per circuiti stampati flessibili possono essere completati entro 5-7 giorni.

Certificati e Onori

Nota:
Tutte le foto su questo sito sono reali. A causa delle variazioni di illuminazione e della risoluzione del display, l'immagine visualizzata potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione e personalizzazione di campioni FPC. Se siete interessati ai nostri prodotti, vi preghiamo di comunicarci le vostre esigenze, vi aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.
Vi preghiamo di contattarci online o via e-mail, e vi forniremo un servizio personalizzato dal nostro team di vendita professionale. Grazie per il vostro tempo.
