Doppio strato flessibile circuito stampato con livello di protezione antincendio V0 per applicazioni FPC di precisione

Name: Doppio strato flessibile circuito stampato con livello di protezione antincendio V0 per applicazioni FPC di precisione
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

Marchio:	HONGQI
Numero di modello:	HQ024
MOQ:	500 pezzi
prezzo:	Negoziabile
Tempo di consegna:	Negoziabile
Condizioni di pagamento:	L/C, D/A, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

UL E477885 IATF16949 GB/T13485

Materiale isolante:

resina organica

Materiali di base:

Rame

Numero di strati::

Doppia faccia

Spessore dello strato di isolamento::

piastra sottile

Tecnologia di elaborazione:

foglio arrotolato

Proprietà ritardanti di fiamma::

Livello di protezione antincendio V0

Spessore della piastra:

0,25 mm±0,05

Metodo di marketing:

Vendite dirette in fabbrica

Resina isolante:

Resina poliimmidica (PI)

Spessore dell'isolamento:

tavola convenzionale

Altro servizio:

supportare servizi personalizzati

Rigidità meccanica::

Flessibile

campo di applicazione:

Utilizzato in attrezzature mediche, bellezza e salute, telefoni cellulari, strumenti automobilistici

Imballaggi particolari:

Confezionato con custodie di carta forti

Capacità di alimentazione:

100000 pezzi al mese

Evidenziare:

Tavola di circuito elettronico a doppio strato

Precisione dei circuiti stampati elettronici

assemblaggio di circuiti stampati

Descrizione del prodotto

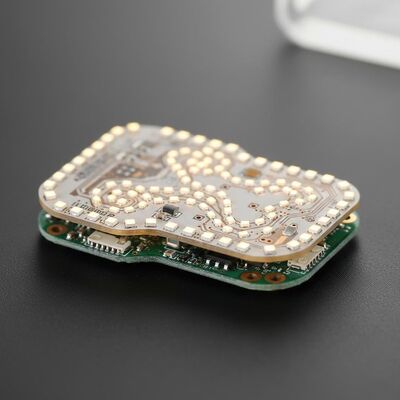

Scheda a circuito stampato elettronico a doppio strato per illuminazione a LED FPCB di precisione

In qualità di produttori professionali di circuiti stampati flessibili, forniamo soluzioni FPC complete, tra cui circuiti stampati flessibili FPC, circuiti stampati HDI, strisce luminose a LED SMD, strisce a LED COB, progettazione di schede PCB, schermi a display a LED flessibili, PCB elettronici, assemblaggio di circuiti stampati e servizi di assemblaggio di schede a circuito.

Specifiche del prodotto

Modello prodotto: HQ024

Nome prodotto: FPC di precisione

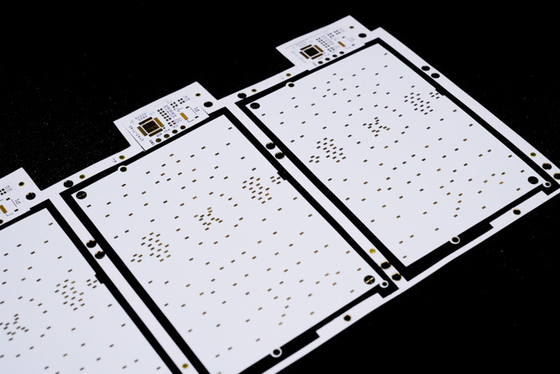

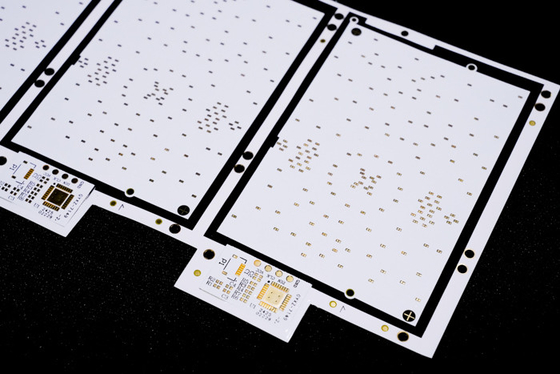

Caratteristiche del prodotto: Circuito a doppio strato, pellicola bianca bifacciale, testo bianco, superficie placcata oro

Produzione personalizzabile di PCB flessibili e FPC con diversi spessori di materiale e requisiti di processo
Eccellente flessibilità e resistenza alla piegatura - ogni lotto viene sottoposto a decine di migliaia di test di piegatura prima della produzione di massa

Parametri di progettazione FPC

Dimensioni

FPC di precisione: dimensione massima 240×500 mm (limite 250×500 mm), nessun limite di dimensione minima. Scheda in rotolo: larghezza massima 240 mm, lunghezza massima 100 metri.

Numero di strati

Scheda monostrato: Struttura semplice, ideale per il controllo industriale, strumenti elettronici e altre applicazioni con circuiti relativamente semplici
Schede bifacciali: Presentano due strati di foglio di rame con vias aumentati e percorsi conduttivi formati, comunemente utilizzati in telefoni cellulari, strumenti automobilistici e altri prodotti avanzati

Opzioni colore maschera di saldatura

Colore	Applicazioni
Giallo	Adatto per la maggior parte dei prodotti, inclusi vari prodotti via cavo

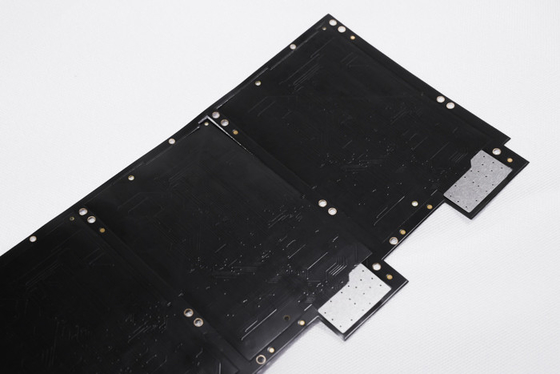

Nero	Comunemente utilizzato in prodotti di fascia alta o che assorbono la luce come auto, telefoni cellulari, display a LED
Bianco	Presenta un rivestimento bianco aggiuntivo, ideale per prodotti che richiedono riflessione come apparecchi di illuminazione, display a LED, prodotti di bellezza medicali

Spessore foglio di rame

Tipo di scheda	Opzioni di spessore
FPC di precisione Monostrato	18um (0,5oz), 35um (1oz)
FPC di precisione Bifacciale	12um (0,33oz), 18um (0,5oz), 35um (1oz)
FPC ordinario Monostrato	18um, 25um, 35um (1oz), 50um
FPC ordinario Bifacciale	18-25um, 25-25um, 35-35um, 35-70um

Larghezza minima linea/spaziatura linea

Generalmente si consiglia di utilizzare almeno 3mil, poiché dimensioni inferiori aumentano la difficoltà e i tassi di difetto.

Processo di servizio

Consulenza

16 anni di esperienza nella progettazione e produzione di circuiti stampati flessibili FPC, fornitura di soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e supporto tecnico.

Preventivo

Prezzi competitivi per campioni o produzione in serie con la stessa tecnologia e materiali, utilizzando processi avanzati per ridurre significativamente i costi per il cliente.

Produzione professionale

Attrezzature avanzate dalla Germania, dal Giappone e da Taiwan con capacità di produzione professionale. La nostra struttura di 20.000 metri quadrati impiega oltre 800 dipendenti, tra cui 50 esperti tecnici senior.

Servizi di progettazione

Soluzioni complete con certificazione di sistema internazionale, che offrono produzione di substrati, cablaggio, progettazione di principi, creazione di stampi, SMT, componenti through-hole e servizi di apertura stencil.

Realizzazione campioni

Servizi specializzati di realizzazione campioni FPC e personalizzazione con linee di produzione accelerate - campioni di circuiti stampati flessibili a doppio strato completati entro 5-7 giorni.

Certificati e onori

Nota: Tutte le foto sono autentiche. Potrebbero verificarsi lievi variazioni di colore a causa dell'illuminazione, degli angoli di ripresa e delle differenze di risoluzione del display. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di esperienza in Cina. Aggiorniamo e miglioriamo continuamente i nostri prodotti annualmente e siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione. Contattateci con le vostre esigenze per soluzioni professionali, tra cui produzione di substrati, cablaggio, progettazione di principi, creazione di stampi, SMT, componenti through-hole e servizi completi one-stop.
