Come progettare una scheda PCB?

Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti stampati flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce luminose a LED SMD, strisce a LED COB, progettazione di schede PCB, schermo di visualizzazione a LED flessibile, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede a circuito e così via.

Produttore di PCB flessibili, assemblaggio di schede FPC a doppio strato, PCB flessibili per strisce LED

Descrizione del prodotto:

Modello del prodotto: HQ018

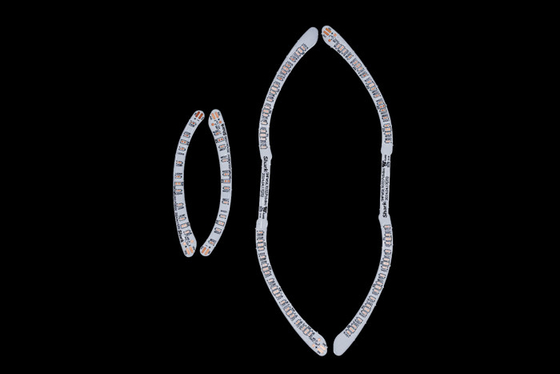

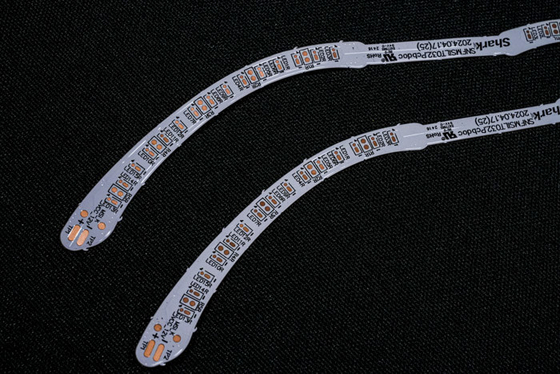

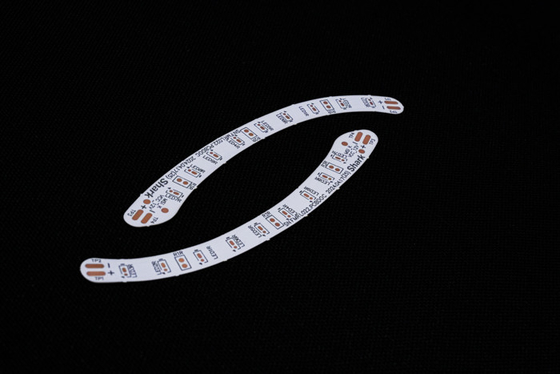

Nome del prodotto: Scheda per pannelli luminosi
Caratteristiche del prodotto: Scheda a doppio strato, rivestimento a doppio lato, lavagna, testo nero, antiossidante OSP

Specifiche del prodotto:

1. Siamo il produttore di PCB flessibili e FPC, in base alle tue esigenze per personalizzare diversi spessori di materiale e requisiti di processo, strisce LED colorate FPC e altri circuiti stampati flessibili a LED con singolo, doppio lato e multistrato.

2. Buona flessibilità e resistenza alla piegatura

La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali viene sottoposto a decine di migliaia di test di piegatura prima della produzione di massa.

Parametri di progettazione FPC

Parametri tecnici principali:

1. Informazioni sulle dimensioni:

FPC di precisione: la dimensione massima è 240X500 mm (limite 250X500 mm) e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto agli FPC a singolo strato, le schede a doppio lato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore del foglio di rame

• Le opzioni per pannelli singoli FPC di precisione includono 18 um (0,5 oz) e 35 um (1 oz);
• La scheda a doppio strato FPC di precisione può essere selezionata tra 12 um (0,33 oz), 18 um (0,5 oz) e 35 um (1 oz).
• Il pannello singolo FPC ordinario può scegliere 18 um/25 um/35 um (1 oz)/50 um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Larghezza minima della linea/spaziatura della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3 mil.

Processo di servizio

1. Consulenza
   16 anni di focus sulla progettazione e produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.
2. Offerta
   Preventivo di campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi vantaggiosi, per far risparmiare notevolmente i costi ai clienti.
3. Professione
   La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 addetti tecnici senior.
4. Progettazione
   Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, un servizio completo, 16 anni di accumulo di livello professionale e tecnico, degno della tua scelta e fiducia.
5. Realizzazione campioni
   Siamo specializzati in servizi di realizzazione e personalizzazione di campioni FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: campioni di schede a doppio pannello per circuiti stampati flessibili possono essere completati entro 5-7 giorni.

Certificati e Onori

Nota:

Tutte le foto su questo sito sono reali. A causa delle variazioni di illuminazione e della risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione e personalizzazione di campioni FPC. Se sei interessato ai nostri prodotti, comunicaci i tuoi requisiti, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.

ti preghiamo di contattarci online o via e-mail, e ti forniremo un servizio personalizzato dal nostro team di vendita professionale. Grazie per il tuo tempo.
