Assemblaggio di circuiti stampati con FPC a doppia faccia 24V Scheda elettronica stampata

Descrizione del prodotto:

Modello prodotto:HQ013

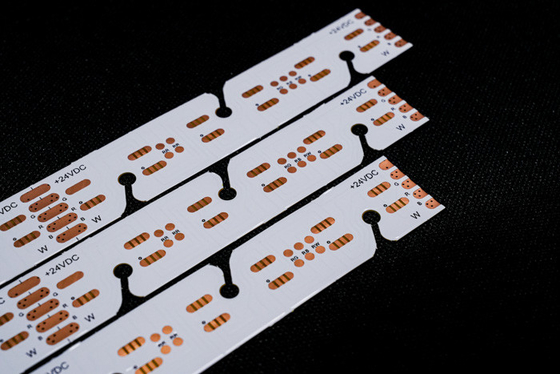

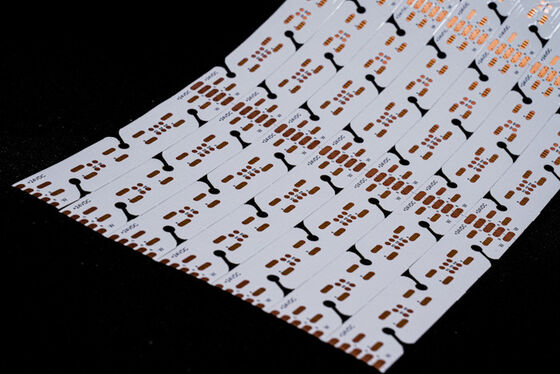

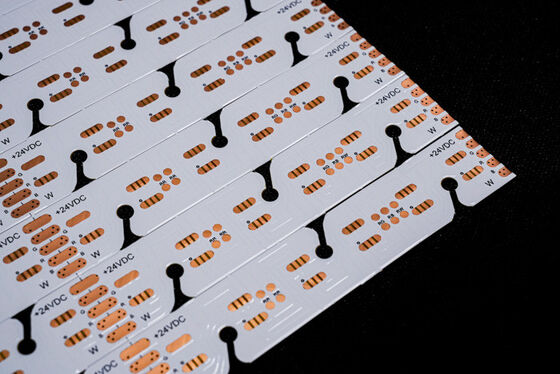

Nome prodotto: FPC a luce colorata tipo S;
Caratteristiche del prodotto: Scheda a doppio strato, rivestimento a pellicola su entrambi i lati, lavagna bianca, testo nero, antiossidante OSP

Specifiche del prodotto:

1.Siamo il produttore di PCB flessibili e FPC, in base alle tue esigenze per personalizzare diversi spessori di materiale e requisiti di processo Striscia LED colorata FPC, assemblaggio di circuiti stampati e altri circuiti elettronici stampati, scheda a circuito flessibile LED con singolo e doppio lato.

2.Buona flessibilità e resistenza alla piegatura

La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali attraverso

Decine di migliaia di test di piegatura prima della produzione di massa per garantire la qualità del prodotto.

Parametri di progettazione FPC

Parametri tecnici principali:

1.Informazioni Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm) e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto agli FPC a singolo strato, le schede a doppio lato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore maschera di saldatura

I colori della maschera di saldatura degli FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore

• del foglio di rame
• Le opzioni per pannello singolo FPC di precisione includono 18um (0,5 oz) e 35um (1 oz);
• La scheda a doppio strato FPC di precisione può essere scelta tra 12um (0,33 oz), 18um (0,5 oz) e 35um (1 oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1 oz)/50um;

Le schede a doppio strato FPC ordinarie possono essere scelte tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima linea/spaziatura linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, ed è generalmente consigliato utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di focus sulla progettazione e produzione di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.

2. Offerta

Preventivo per campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi scontati, per far risparmiare notevolmente i costi ai clienti.

3. Professionalità

La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 addetti tecnici senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, servizio completo. 16 anni di accumulo di livello professionale e tecnico, degno della tua scelta e fiducia.

5. Realizzazione campioni

Siamo specializzati nella realizzazione di campioni FPC e servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio strato a circuito flessibile possono essere completati entro 5-7 giorni.

Certificati e Onori

Si prega di notare:

Tutte le foto su questo sito sono reali. A causa di variazioni nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine visualizzata potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di realizzazione di campioni FPC e servizi di personalizzazione. Se sei interessato ai nostri prodotti, ti preghiamo di comunicarci i tuoi requisiti, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.ti preghiamo di contattarci online o via E-mail e ti forniremo un servizio personalizzato dal nostro team di vendita professionale.
