Come progettare una scheda PCB?

Siamo produttori professionisti di circuiti stampati flessibili, in grado di fornire circuiti stampati flessibili FPC, circuiti stampati flessibili FPC, circuiti stampati HDI, strisce LED SMD, strisce LED COB, progettazione di schede PCB, schermi di visualizzazione LED flessibili, PCB elettronici, assemblaggio di circuiti stampati, assemblaggio di schede a circuito, strumenti di bellezza per maschere facciali per la casa e schede a circuito per dispositivi di crescita dei capelli e così via.

Descrizione del prodotto:

Modello del prodotto:HQ007

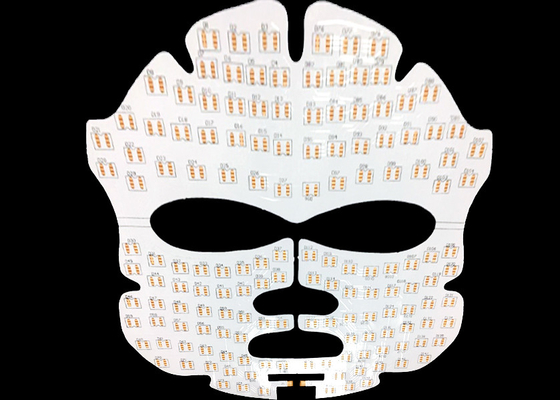

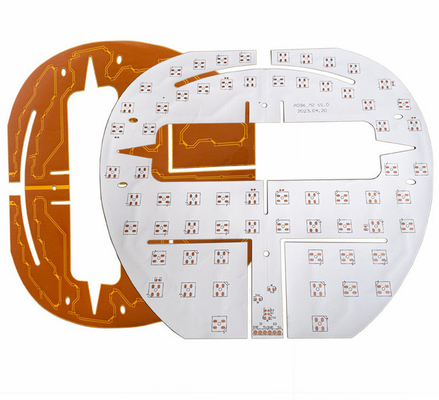

Nome del prodotto: FPC per dispositivo di bellezza a fotoni / Scheda a circuito per maschera di bellezza a LED
Caratteristiche del prodotto: Scheda a doppio strato, rivestimento a doppio strato, lavagna, testo nero, antiossidante OSP

Specifiche del prodotto:

1. In base alle tue esigenze per personalizzare diversi spessori di materiale e requisiti di processo per schede a circuito per maschere flessibili a LED, cablaggio multistrato a singolo e doppio strato per maschere a LED.

2. Buona flessibilità e resistenza alla piegatura

La fabbrica dispone di un tester di piegatura professionale, ogni lotto di materiali attraverso

Decine di migliaia di test di piegatura prima della produzione di massa

Parametri di progettazione FPC

Parametri tecnici principali:

1. Informazioni sulle dimensioni:

FPC di precisione: la dimensione massima è 240X500 mm (limite 250X500 mm) e non vi è alcun limite alla dimensione minima. Scheda in rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a singolo strato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto alle FPC a singolo strato, le schede a doppio strato hanno due strati di foglio di rame, più via e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

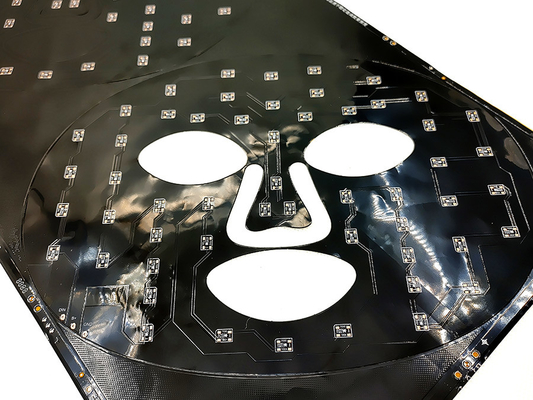

I colori della maschera di saldatura delle FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo, la pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore del foglio di rame

• Le opzioni per pannelli singoli FPC di precisione includono 18 um (0,5 oz) e 35 um (1 oz);
• La scheda a doppio strato FPC di precisione può essere selezionata tra 12 um (0,33 oz), 18 um (0,5 oz) e 35 um (1 oz).
• Il pannello singolo FPC ordinario può scegliere 18 um/25 um/35 um (1 oz)/50 um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Larghezza minima della linea/spaziatura della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e si raccomanda generalmente di utilizzare almeno 3 mil.

Processo di servizio

1. Consulenza

   16 anni di focus sulla progettazione e produzione R&D di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.

2. Offerta

   Preventivo di campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, prezzi vantaggiosi, per far risparmiare notevolmente i costi ai clienti.

3. Professione

   La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 addetti tecnici senior.

4. Progettazione

   Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, servizio completo, 16 anni di accumulo di livello professionale e tecnico, degno della tua scelta e fiducia.

5. Realizzazione campioni

   Siamo specializzati nei servizi di realizzazione e personalizzazione di campioni FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni a doppio pannello di circuiti stampati flessibili possono essere completati entro 5-7 giorni.

Certificati e Onori

Nota:

Tutte le foto su questo sito sono reali. A causa delle variazioni di illuminazione e della risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione e personalizzazione di campioni FPC. Se sei interessato ai nostri prodotti, comunicaci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.
