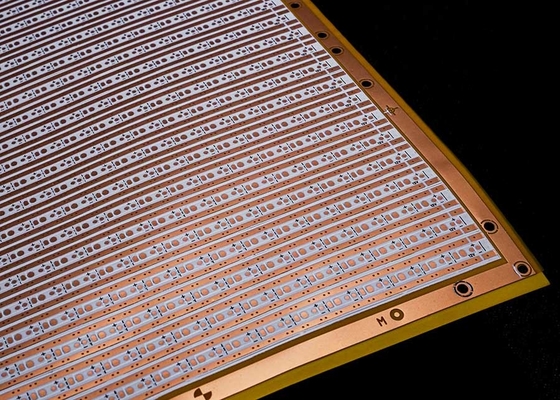

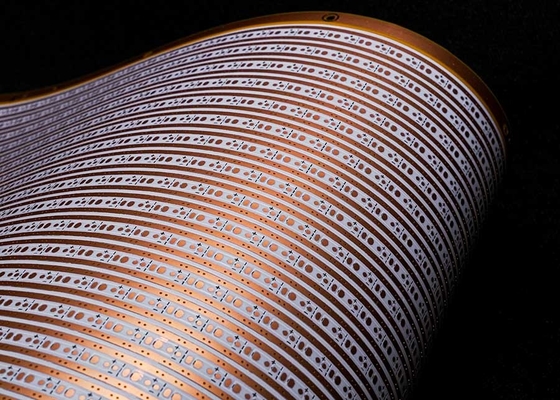

Scheda circuito flessibile a LED 2025, 75 LED, scheda a doppio strato FPCB

Descrizione del prodotto:

Modello del prodotto:HQ30145
Nome del prodotto: Scheda circuito flessibile a LED
Caratteristiche del prodotto:2025-75leds/PCS-6.8*501.5-12V

Scheda a doppio strato con pellicola bianca bifacciale Carattere nero OSP Antiossidante

Specifiche del prodotto: 2025Scheda circuito flessibile a LED, 75 LED per pezzo, dimensioni: 6.8*501.5mm, 12V scheda bifacciale con pellicola bianca FPCB

Parametri di progettazione FPC

Principali parametri tecnici:

1. Informazioni su Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda in materiale a rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, un aumento dei vias e la formazione di percorsi conduttivi. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo. La pellicola gialla è adatta alla stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come auto, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medica, ecc.

4. Spessore della lamina di rame

• Le opzioni del pannello singolo FPC di precisione includono 18um (0.5oz) e 35um (1oz);
• La scheda a doppio strato FPC di precisione può essere selezionata tra 12um (0.33oz), 18um (0.5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima della linea/spaziatura tra le linee

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e generalmente si consiglia di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di attenzione alla progettazione e alla produzione di schede a circuito flessibile FPC, per fornire ai clienti soluzioni personalizzate, progettazione di disegni, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta

Preventivo di esempio o in lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni di prezzo, per i clienti per risparmiare notevolmente sui costi.

3. Professione

La nostra azienda dispone di Germania, Giappone, Taiwan e altre regioni di attrezzature avanzate e tecnologia di produzione, produzione professionale, su scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 membri dello staff tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e servizio one-stop di rete in acciaio aperta, 16 anni di precipitazione professionale e tecnica, degna della vostra scelta e fiducia.

5. Realizzazione di campioni

Siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, come: i campioni di pannelli doppi di schede a circuito flessibile possono essere completati entro 5-7 giorni.
