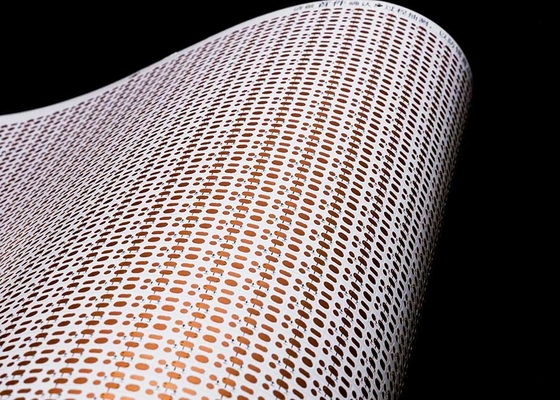

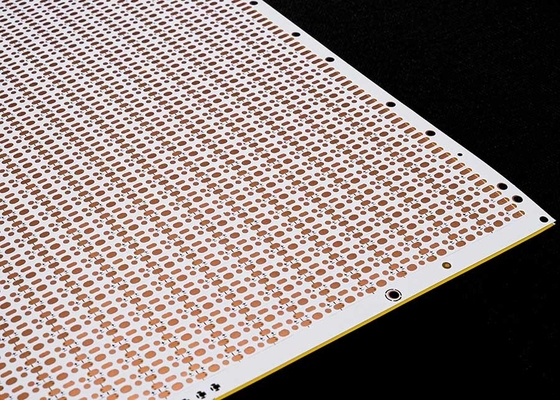

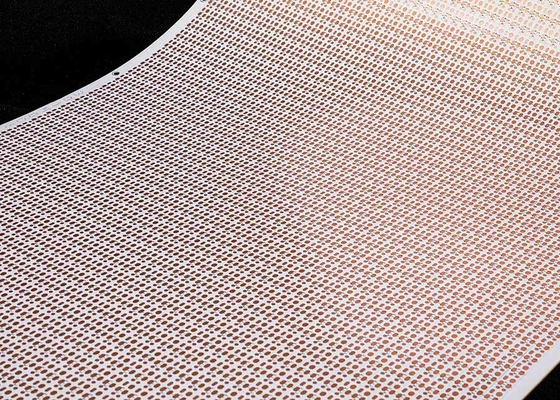

Striscia LED 2835 Circuito Flessibile con Scheda a Doppio Strato e Pellicola Bianca Bifacciale 5V

Descrizione del prodotto:

Modello del prodotto:HQ30140
Nome del prodotto: Circuito Flessibile per Striscia LED
Caratteristiche del prodotto:2835-60leds/PCS-5*503-5V

 Scheda a doppio strato con pellicola bianca bifacciale Carattere nero OSP Antiossidante

Specifiche del prodotto: 2835Striscia LED Circuito Flessibile, 60 led per pezzo, dimensioni: 5*503mm, scheda bifacciale 5V con pellicola bianca FPCB

Parametri di progettazione FPC

Principali parametri tecnici:

1. Informazioni su Dimensioni:

FPC di precisione: la dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda in materiale a rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto all'FPC a strato singolo, le schede bifacciali hanno due strati di lamina di rame, un aumento dei vias e la formazione di percorsi conduttivi. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura dell'FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo. La pellicola gialla è adatta alla stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come auto, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti medico-estetici, ecc.

4. Spessore della lamina di rame

• Le opzioni per il pannello singolo FPC di precisione includono 18um (0,5oz) e 35um (1oz);
• La scheda a doppio strato FPC di precisione può essere selezionata tra 12um (0,33oz), 18um (0,5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima della linea/spaziatura tra le linee

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e generalmente si consiglia di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di attenzione alla progettazione e alla produzione di schede a circuito flessibile FPC, per fornire ai clienti soluzioni personalizzate, progettazione di disegni, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta

Preventivo di esempio o in lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni sui prezzi, per i clienti per risparmiare notevolmente sui costi.

3. Professione

La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate provenienti da Germania, Giappone, Taiwan e altre regioni, produzione professionale, su scala. La nostra fabbrica si estende su una superficie di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 membri dello staff tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e servizio completo di rete in acciaio, 16 anni di precipitazione professionale e tecnica, degna della vostra scelta e fiducia.

5. Realizzazione di campioni

Siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a circuito flessibile a doppio pannello possono essere completati entro 5-7 giorni.
