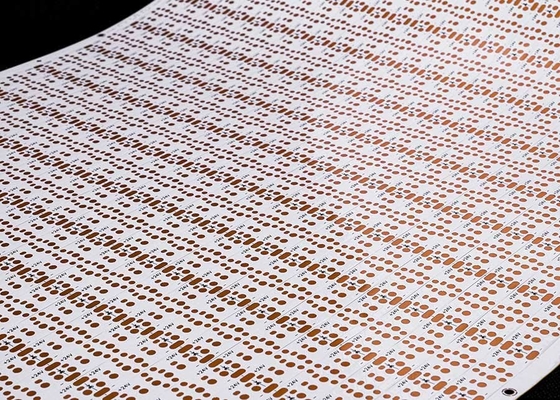

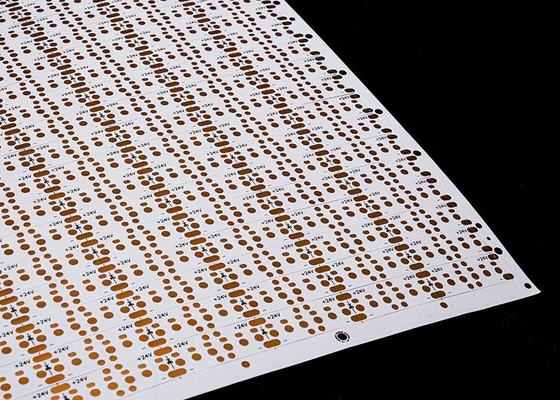

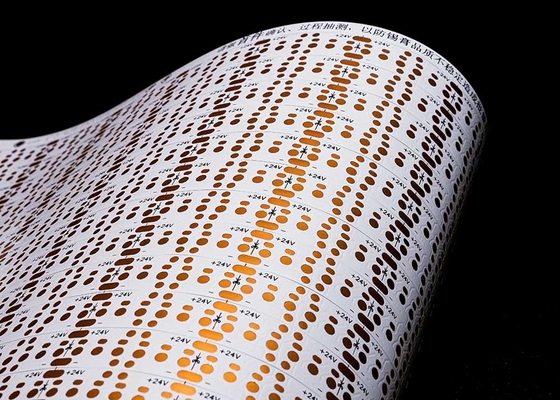

Striscia LED 2835 Circuito Flessibile con 120 LED, Doppio Strato, 24V FPCB

Descrizione del prodotto:

Modello del prodotto: HQ30125
Nome del prodotto: Circuito Flessibile per Striscia LED
Caratteristiche del prodotto: 2835-120 LED PCS-10*502.5-24V FPCB

 Scheda a doppio strato con pellicola bianca bifacciale, Carattere nero OSP Antiossidante

Specifiche del prodotto: 2835 Striscia LED Circuito Flessibile, 120 LED per pezzo, dimensioni: 10*502.5mm, 24V scheda bifacciale con pellicola bianca FPCB

Parametri di progettazione FPC

Principali parametri tecnici:

1. Informazioni su Dimensioni:

FPC di precisione: La dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda in materiale a rotolo: larghezza massima 240. lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura a strato singolo è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto all'FPC a strato singolo, le schede a doppia faccia hanno due strati di lamina di rame, un aumento dei vias e la formazione di percorsi conduttivi. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo. La pellicola gialla è adatta alla stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come auto, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti medico-estetici, ecc.

4. Spessore della lamina di rame

• Le opzioni per il pannello singolo FPC di precisione includono 18um (0.5oz) e 35um (1oz);
• La scheda a doppio strato FPC di precisione può essere selezionata tra 12um (0.33oz), 18um (0.5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere selezionate tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima della linea/spaziatura tra le linee

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e si consiglia generalmente di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza

16 anni di attenzione alla progettazione e alla produzione di circuiti flessibili FPC, per fornire ai clienti soluzioni personalizzate, progettazione di disegni, sviluppo di nuovi prodotti e fornire il relativo supporto tecnico.

2. Offerta

Preventivo di campioni o lotti dello stesso tipo di tecnologia, materiali, tecnologia avanzata, concessioni di prezzo, per i clienti per risparmiare notevolmente sui costi.

3. Professione

La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate provenienti da Germania, Giappone, Taiwan e altre regioni, produzione professionale, su scala. La nostra fabbrica si estende su una superficie di quasi 20.000 metri quadrati, con più di 800 dipendenti e 50 membri dello staff tecnico senior.

4. Progettazione

Fornire soluzioni ai clienti per finalizzare una serie di certificazioni di sistema internazionali, in grado di fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e servizio completo di rete in acciaio, 16 anni di precipitazione professionale e tecnica, degna della vostra scelta e fiducia.

5. Realizzazione di campioni

Siamo specializzati nella realizzazione di campioni FPC e nei servizi di personalizzazione, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio pannello a circuito flessibile possono essere completati entro 5-7 giorni.

Certificati e Onorificenze

Notare:

Tutte le foto su questo sito sono reali. A causa dei cambiamenti di illuminazione, dell'angolo di ripresa e della risoluzione del display, l'immagine che vedi potrebbe avere un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di schede a circuito con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati ogni anno e siamo specializzati in tutti i tipi di realizzazione di campioni FPC e servizi di personalizzazione, Se sei interessato ai nostri prodotti, comunicaci le tue esigenze, ti aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi completi.

ti preghiamo di contattarci online o via e-mail, e ti forniremo un servizio personalizzato dal nostro team di vendita professionale.Grazie per il tuo tempo.
