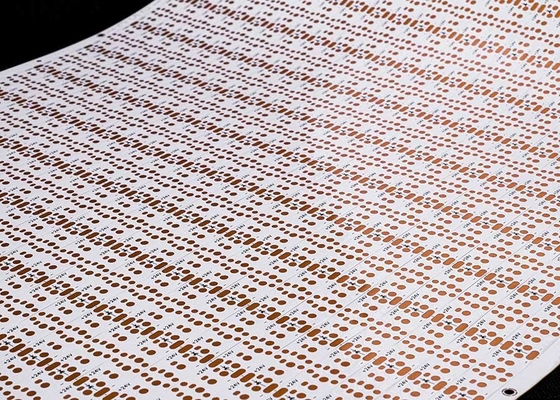

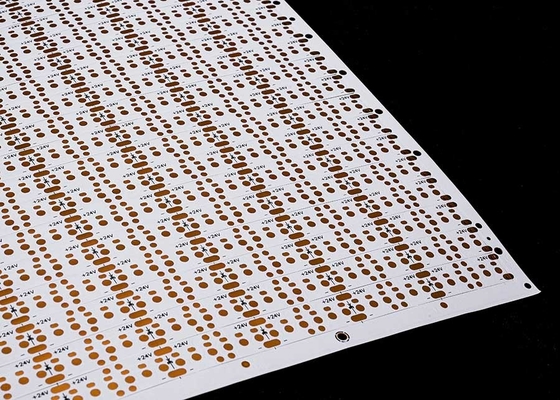

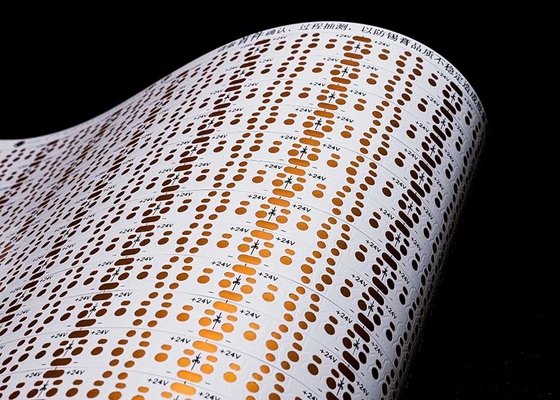

Scheda Flessibile per Striscia LED 2835 con 120 LED al Metro, Doppio Strato, 24V FPCB

Descrizione del prodotto:

Modello prodotto: HQ30125
Nome prodotto: Scheda Flessibile per Striscia LED
Caratteristiche del prodotto: 2835-120LED PCS-10*502.5-24V FPCB

Scheda a doppio strato con pellicola bianca fronte-retro, caratteri neri, OSP antiossidante

Specifiche del prodotto: Scheda Flessibile per Striscia LED 2835, 120 LED al metro, dimensioni: 10*502.5mm, FPCB a doppio strato 24V

Parametri di progettazione FPC

Parametri tecnici principali:

1. Informazioni sulle dimensioni:

FPC di precisione: La dimensione massima è 240X500mm (limite 250X500mm), e non c'è limite alla dimensione minima. Scheda in rotolo: larghezza massima 240, lunghezza massima 100 metri.

2. Numero di strati sulla scheda

• La struttura della scheda monostrato è semplice e generalmente utilizzata nel controllo industriale, negli strumenti elettronici e in altri campi con circuiti relativamente semplici.
• Rispetto alle FPC monostrato, le schede a doppio strato hanno due strati di foglio di rame, fori passanti aumentati e percorsi conduttivi formati. Sono generalmente utilizzate in telefoni cellulari, strumenti automobilistici e altri prodotti.

3. Colore della maschera di saldatura

I colori della maschera di saldatura delle FPC sono giallo, nero e bianco. Si consiglia di utilizzare il giallo. La pellicola gialla è adatta per la stragrande maggioranza dei prodotti, come vari prodotti via cavo. La pellicola nera è comunemente utilizzata in prodotti di fascia alta o che assorbono la luce, come automobili, telefoni cellulari, display a LED, ecc. La pellicola bianca ha uno strato aggiuntivo di rivestimento bianco rispetto alla pellicola gialla, ed è spesso utilizzata in prodotti che richiedono riflessione, come apparecchi di illuminazione, display a LED, prodotti di bellezza medicale, ecc.

4. Spessore del foglio di rame

• Le opzioni per pannelli singoli FPC di precisione includono 18um (0.5oz) e 35um (1oz);
• La scheda a doppio strato FPC di precisione può essere scelta tra 12um (0.33oz), 18um (0.5oz) e 35um (1oz).
• Il pannello singolo FPC ordinario può scegliere 18um/25um/35um (1oz)/50um;
• Le schede a doppio strato FPC ordinarie possono essere scelte tra 18-25um, 25-25um, 35-35um o 35-70um.

5. Larghezza minima della linea/spaziatura della linea

In circostanze normali, minore è la difficoltà, maggiore è il tasso di difetti, e si raccomanda generalmente di utilizzare almeno 3mil.

Processo di servizio

1. Consulenza
   16 anni di focus sulla progettazione e produzione R&D di circuiti stampati flessibili FPC, per fornire ai clienti soluzioni personalizzate, disegni di progettazione, sviluppo di nuovi prodotti e fornire supporto tecnico correlato.
2. Offerta
   Preventivo per campioni o lotti della stessa tipologia di tecnologia, materiali, tecnologia avanzata, prezzi vantaggiosi, per far risparmiare notevolmente i costi ai clienti.
3. Professionalità
   La nostra azienda dispone di attrezzature e tecnologie di produzione avanzate dalla Germania, dal Giappone, da Taiwan e da altre regioni, produzione professionale, su larga scala. La nostra fabbrica copre un'area di quasi 20.000 metri quadrati, con oltre 800 dipendenti e 50 addetti tecnici senior.
4. Progettazione
   Fornire soluzioni ai clienti per finalizzare numerose certificazioni di sistema internazionali, può fornire produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e apertura di reti in acciaio, servizio one-stop, 16 anni di accumulo di livello professionale e tecnico, degno della vostra scelta e fiducia.
5. Realizzazione campioni
   Siamo specializzati nei servizi di realizzazione campioni e personalizzazione FPC, l'azienda dispone di una linea di produzione accelerata, ad esempio: i campioni di schede a doppio strato flessibili possono essere completati entro 5-7 giorni.

Certificati e Onori

Nota:

Tutte le foto su questo sito sono reali. A causa di variazioni nell'illuminazione, nell'angolo di ripresa e nella risoluzione del display, l'immagine che vedi potrebbe presentare un certo grado di aberrazione cromatica. GongDong HongQi è un produttore professionale di circuiti stampati con 16 anni di storia in Cina. I nostri prodotti vengono aggiornati e migliorati ogni anno e siamo specializzati in tutti i tipi di servizi di realizzazione campioni e personalizzazione FPC. Se siete interessati ai nostri prodotti, vi preghiamo di comunicarci le vostre esigenze, vi aiuteremo a fornire soluzioni professionali, produzione di substrati, cablaggio, progettazione di principi, stampi, patch, plug-in e altri servizi one-stop.

vi preghiamo di contattarci online o via E-mail, e vi forniremo un servizio personalizzato dal nostro team di vendita professionale. Grazie per il vostro tempo.
